Sprzęgło Elastyczne Opony
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | Gumowe sprzęgło elastyczne |

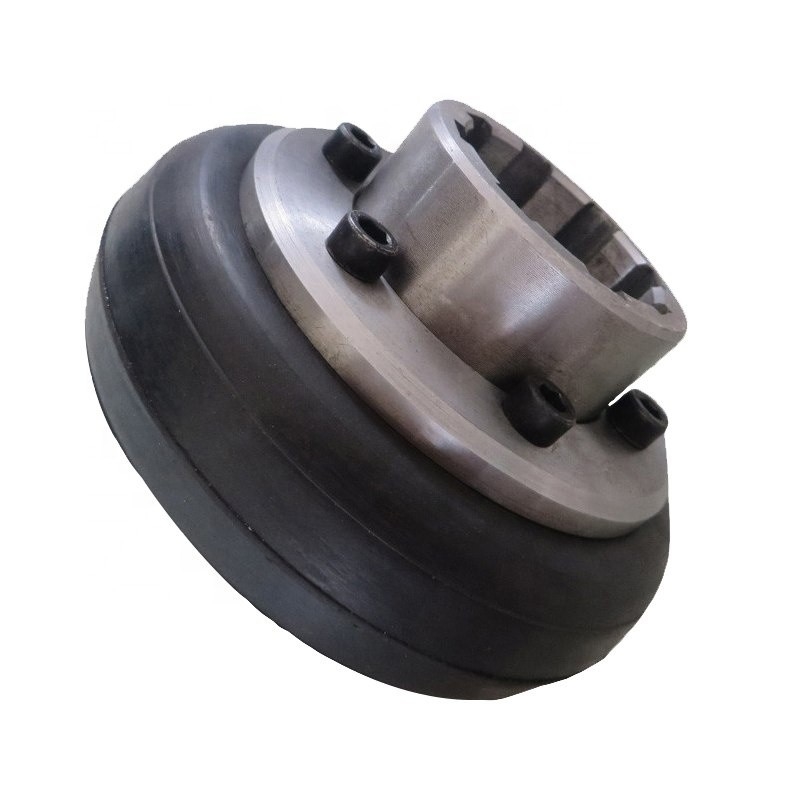

Dostosowane gumowe elastyczne sprzęgło do opon o wysokiej precyzji transmisji
Zaleta elastycznego sprzęgu opon
1. Łatwy w utrzymaniu, nie ma potrzeby instalowania narzędzi;
2. Może podjąć wysoki moment obrotowy
3. Miej dobry bufor!
4. Elastyczność, duże tłumienie, duża dawka kompensacyjna
Cecha konstrukcyjna elastycznego sprzęgu opon
1. Elementy z tworzyw sztucznych (opony) i blachy wykonane w całości za pomocą siarki i filcowania.Połączenie 2 półzłącza bezpośrednio za pomocą śrub podczas montażu.
2. Elastyczność, duże tłumienie, duża dawka kompensacyjna.
3. Proste projektowanie, łatwe w montażu i demontażu.Opony można wymienić bez przesuwania 2 półsprzęgła.
4. Wada, duża moc osiowa zostanie przeniesiona na napędzany koniec wraz ze wzrostem kąta obrotu.
Dane techniczne sprzęgu do opon elastycznych
| Rodzaj |
numer śruby Md*L |
dopuszczalne wał otwór |
Główny rozmiar |
Długość otworu wału |
Dopuszczalne Obracanie prędkość |
za chwilę z bezwładność |
Waga |
Slajd moment obrotowy |
||
| L | (n | Tn | ||||||||
| d dz | D | H | D1 | Y J1 Z1 | obr/min | kg | kg | Nm | ||
| UL1 | 12-M5*12 | 10 -- 18 | 80 | 20 | 29 | 22-42 | 5000 | 0,0003 | 0,7 | 10 |
| UL2 | 12-M6*14 | 12 -- 22 | 100 | 26 | 36 | 27-52 | 5000 | 0,0008 | 1.2 | 25 |
| UL3 | 12-M8*15 | 18 -- 25 | 120 | 32 | 40 | 30-62 | 4800 | 0,0022 | 1,8 | 63 |
| UL4 | 12-M8*18 | 20 -- 30 | 140 | 38 | 48 | 38-82 | 4500 | 0,0044 | 3 | 100 |
| UL5 | 12-M10*20 | 24 -- 35 | 160 | 45 | 56 | 38-82 | 4000 | 0,0084 | 4,6 | 160 |
| UL6 | 12-M10*22 | 25-40 | 180 | 50 | 65 | 44-112 | 3600 | 0,00164 | 7,1 | 250 |
| UL7 | 12-M10*25 | 32 -- 48 | 200 | 56 | 78 | 60-112 | 3200 | 0,0029 | 10,9 | 315 |
| UL8 | 12-M12*28 | 38 -- 50 | 220 | 63 | 80 | 60-112 | 3000 | 0,0045 | 13 | 400 |
| UL9 | 16-M12*30 | 42 -- 60 | 250 | 71 | 100 | 84-142 | 2800 | 0,0089 | 20 | 630 |
| UL10 | 16-M12*35 | 45 --70 | 280 | 80 | 120 | 84-142 | 2400 | 0,0159 | 30,6 | 800 |
| UL11 | 16-M16*40 | 50 -- 75 | 320 | 90 | 125 | 84-142 | 2100 | 0,0279 | 39 | 1000 |
| UL12 | 12-M16*45 | 55 -- 85 | 360 | 100 | 150 | 84-172 | 2000 | 0,535 | 59 | 1600 |
| UL13 | 16-M16*50 | 63 --95 | 400 | 110 | 170 | 107-172 | 1800 | 0,896 | 81 | 2500 |
| UL14 | 24-M20*60 | 75 -- 110 | 480 | 130 | 210 | 107-212 | 1600 | 2,261 | 145 | 4000 |
| UL15 | 24-M20*68 | 85 --125 | 560 | 150 | 255 | 132-212 | 1200 | 4,645 | 222 | 6300 |
| UL16 | 16-M24*68 | 100 -- 140 | 630 | 180 | 280 | 167-252 | 1000 | 8,092 | 302 | dziesięć tysięcy |
| UL17 | 24-M24*76 | 120 -- 160 | 750 | 210 | 350 | 167-302 | 900 | 20.017 | 561 | 16000 |
| UL18 | 24-M30*86 | 140 --180 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
