Sprzęgło Elastyczne Opony
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |

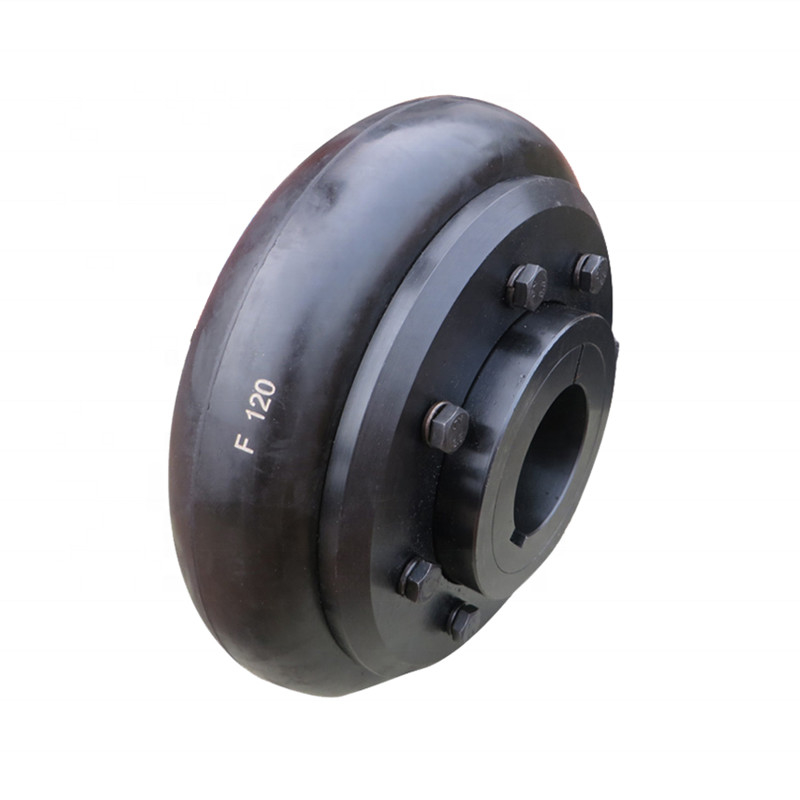

Sprzęg opon typu F
Sprzęg oponowy dzieli się na dwa typy: typ wypukły i typ wklęsły.Typ wypukły dzieli się na trzy typy: integralny typu szkieletowego, typu integralnego bez kości i typu z nacięciem promieniowym.
Wnętrze obręczy jest spajane ze stalowym szkieletem metodą wulkanizacji, a nakrętka jest przyspawana do otworu na śrubę w szkielecie.
Funkcja:
Podczas montażu śruby są połączone z kołnierzami dwóch połówek sprzęgła, a tarcie jest generowane przez tarcie między oponą a powierzchnią czołową kołnierza przez śruby mocujące, a odkształcenie skrętne występuje podczas pracy pierścienia opony, więc sprzęgło do opon ma wysoką elastyczność, może kompensować względne przemieszczenie dwóch wałów, ma dobre tłumienie i ma prostą konstrukcję, nie ma potrzeby smarowania, montażu i demontażu oraz konserwacji.
| Rozmiar | Rodzaj | Nr krzewu | L | mi | A | C | D | F | S | Waga | ||
| Stal | Stal | |||||||||||
| mm | cal | |||||||||||
| F40 | B | —— | 30 | 1 1/8" | 33 | 22 | 104 | 82 | —— | —— | —— | 11 |
| F | 1008 | 25 | 1" | |||||||||
| H | 1008 | 25 | 1" | |||||||||
| F50 | B | —— | 38 | 1 1/2" | 45 | 32 | 133 | 100 | 79 | —— | —— | 12,5 |
| F | 1210 | 32 | 1 1/4" | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4" | |||||||||
| F60 | B | —— | 45 | 1 3/4" | 55 | 38 | 165 | 125 | 70 | —— | —— | 16,5 |
| F | 1610 | 42 | 1 5/8" | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8" | |||||||||
| F70 | B | —— | 50 | 2" | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11,5 |
| F | 2012 | 50 | 2" | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8" | 37 | 25 | |||||||
| F80 | B | —— | 60 | 2 3/8" | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12,5 |
| F | 2517 | 60 | 2 1/2" | 58 | 45 | |||||||
| H | 2012 | 50 | 2" | 45 | 32 | |||||||
| F90 | B | —— | 75 | 3" | 63,5 | 49 | 235 | 188 | 108 | 60 | 16 | 13,5 |
| F | 2517 | 60 | 2 1/2" | 58,5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2" | |||||||||
| F100 | B | —— | 80 | 3 1/8" | 70,5 | 56 | 254 | 216 | 120 | 62 | 16 | 13,5 |
| F | 3020 | 75 | 3" | 64,5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2" | 58,5 | 45 | 113 | ||||||
| F110 | B | —— | 90 | 3 1/2" | 75,5 | 63 | 279 | 233 | 128 | 62 | 16 | 12,5 |
| F | 3020 | 75 | 3" | 63,5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3" | |||||||||
| F120 | B | —— | 100 | 4" | 84,5 | 70 | 314 | 264 | 140 | 67 | 16 | 14,5 |
| F | 3525 | 100 | 4" | 79,5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3" | 65,5 | 51 | |||||||
| F140 | B | —— | 125 | 5" | 110,5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4" | 81,5 | 65 | |||||||
| H | 3525 | 100 | 4" | |||||||||
| F160 | B | —— | 140 | 5 1/2" | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2" | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2" | |||||||||
| F180 | B | —— | 150 | 6" | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5" | 112 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F200 | B | —— | 150 | 6" | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5" | 113 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F220 | B | —— | 160 | 6 1/4" | 154,5 | 127 | 562 | 474 | 223 | 118 | 20 | 27,5 |
| F | 5040 | 125 | 5" | 129,5 | 102 | |||||||
| H | 5040 | 125 | 5" | |||||||||
| F250 | B | —— | 190 | 7 1/2" | 161,5 | 132 | 628 | 532 | 254 | 125 | 20 | 29,5 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
Skontaktuj się z nami w dowolnym momencie
