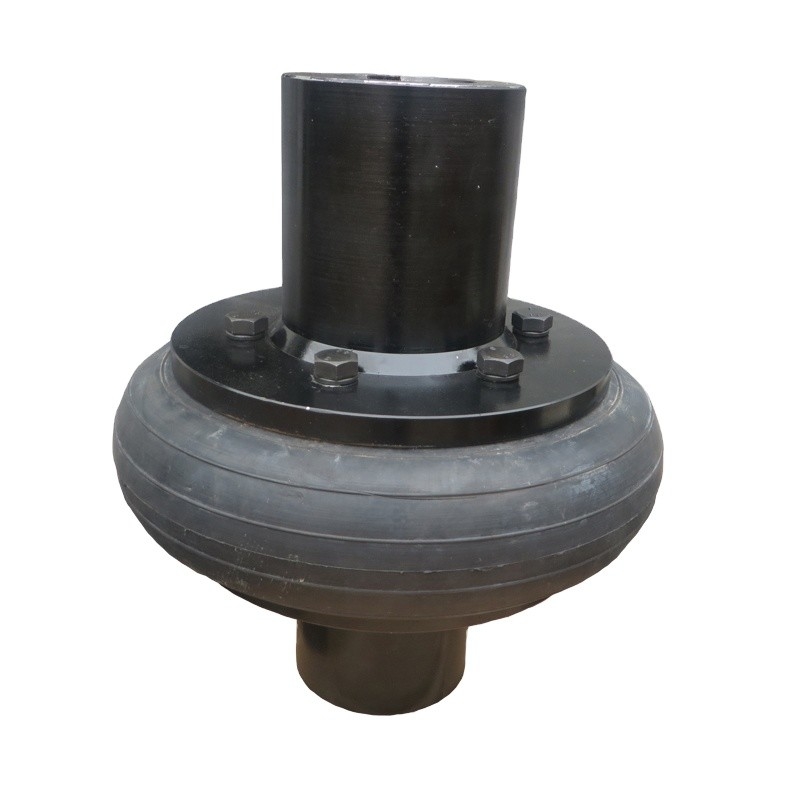

Sprzęgło Elastyczne Opony
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
Cecha konstrukcyjna-Sprzęgło odporne na opony
1. Pelementy trwałe (opony) i metalowe wykonane w całość metodą wulkanizacji,
łączenie 2 półłączników bezpośrednio za pomocą śrub podczas montażu.
2.Elastyczność, duże tłumienie, duża kompensacja
3.Prosta konstrukcja, łatwy montaż. Opony można wymienić bez ruchu
półsprzęgło.
4.Wada, duża moc osiowa zostanie przeniesiona na napędzany koniec, ponieważ
zwiększanie kąta obrotu.
Zaleta sprzęgła wału gumowego opony:
1. Jest łatwy w utrzymaniu, można zainstalowaćbez żadnych narzędzi
2. Może podjąć wysoki moment obrotowy
3. Miej dobry bufor.
4. Elastyczność, duże tłumienie, duża dawka kompensacyjna.
| Model | moment obrotowy Tn Nm |
Maks.moment obrotowy | Prędkość obrotowa [n] obr/min |
Średnica wału | Długość otworu wału | D | B | waga Kg |
Moment bezwładności /kg·m2 |
|
| J,J1 | Tak | |||||||||
| d | L | |||||||||
| 1 | 10 | 31,5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0,7 | 0,0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1.2 | 0,0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1,8 | 0,0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3,0 | 0,0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4,6 | 0,0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7,1 | 0,0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10,9 | 0,0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13,0 | 0,0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20,0 | 0,0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30,6 | 0,1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0,2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0,5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0,8960 |
| 14 | 4000 | dziesięć tysięcy | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2.2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4,6456 |
| 16 | dziesięć tysięcy | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8.0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20.0176 |
|
Wprowadzenie sprzęgła do opon gumowych Martin
Martin Rubber Shaft Tire Coupling to elastyczne sprzęgło o wysokiej wydajności, ponieważ elastyczny element stanowi cały korpus opony, sprzęgło opony ma dobre tłumienie wstrząsów i wydajność kompensacji przesunięcia wału, pochłaniając doskonały i wygodny montaż i demontaż, bez smarowania, łatwa konserwacja, długa żywotność i inne zalety.
Temperatura pracy sprzęgła opon -20 ~ 80 stopni Celsjusza, przenoszenie momentu obrotowego 10 ~ 20000 NM,
Sprzęg oponowy, odpowiedni do mokrego pyłu, wstrząsów, wibracji, cofania zmiennego i częstego środowiska pracy.
Aplikacja
Jednolita praca (małe masy napędzane) tj. pompy/silniki hydrauliczne, wentylatory promieniowe.
Jednolita praca (średnie masy napędzane) tj. pompy tłokowe osiowe, mieszadła, dmuchawy, przenośniki, sprężarki śrubowe
Praca nierównomierna (średnie masy napędzane) tj. rozdrabniacze, generatory, papiernie, przenośniki, przędzarki, wciągarki
Praca nierównomierna (średnie masy napędzane lekkim zapasem) tj. Wirówki, pompy sprężające, przenośniki łańcuchowe, betoniarki, kolejki linowe
Praca nierównomierna (ciężkie masy napędzane z dużym zapasem) tj. pompy tłokowe, wytłaczarki, prasy, wytaczarki obrotowe, młyny młotkowe
Nierównomierna praca (ciężkie masy napędzane z ekstremalnym wstrząsem) tj. Sprężarki tłokowe,
Kruszarki do kamienia, rębaki
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
