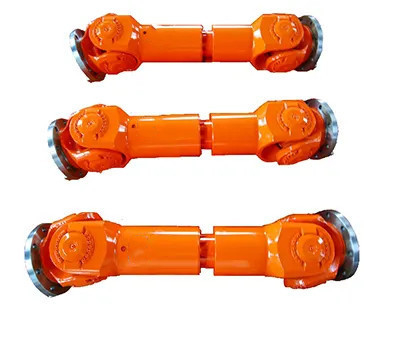

Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych
  • Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych
  • Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych
  • Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych
Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych

Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych

Miejsce pochodzenia cangzhou (Chiny)
Nazwa handlowa jude
Orzecznictwo CE、ISO
Numer modelu Wał kardana typu SWC
Szczegóły Produktu
Standardowy lub niestandardowy:
Standard
Obróbka powierzchniowa:
Natryskiwanie elektrostatyczne
Przemieszczenie promieniowe:
0,2 ~ 0,6 mm
Elastyczny lub sztywny:
Elastyczny
Materiał:
45 # Stal
Nazwa produktu:
Koła łańcuchowe do łańcucha simplex, duplex i triplex
Materiał korpusu:
Stal
Aplikacja:
maszynowy, tekstylny, górniczy, spożywczy, winiarski, pojazdów elektrycznych i innych branż
Podkreślić:

Sprzęgło wału kardana SWC

,

sprzęgło wału kardana napędowego

,

elastyczne sprzęgło wału kardana

Opis produktu

Podstawowy parametr wału kardana SWC i główny wymiar (JB / T5513-1991)

Wał kardana jest szeroko stosowany w walcowniach, dziurkaczach, prostownicach, kruszarkach, napędach statków, sprzęcie do produkcji papieru, zwykłych maszynach, sprzęcie do pomp wodnych, stanowisku badawczym i innych zastosowaniach mechanicznych.

Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych 0

Model Średnica taktyczna Moment nominalny Zmęczenie Obrót osi Rozciągać się Lmin Rozmiar Bezwładność obrotowa Waga
D Tn moment obrotowy β długość mm kg.m2 kg
mm kN·m Tf (°) LS
    kN·m   mm D1 D2 D3 Lm znaleźć k t   g Lmin Zwiększać Lmin Zwiększać
          js11 H7 b 100mm 100mm
              h9
SWC180BF 180 20 10 ≤25 100 810 155 105 114 110 8-17 17 5 24 7 0,267 0,007 80 2,8
SWC200BF 200 32 16 ≤15 110 860 170 120 127 135 8-17 19 5 28 8 0,505 0,013 109 3,6
SWC225BF 225 40 20 ≤15 140 920 196 135 152 120 8-17 20 5 32 9 0,788 0,0234 138 4,9
SWC250BF 250 63 31,5 ≤15 140 1035 218 150 168 140 8-19 25 6 40 12,5 1.445 0,0277 196 5,3
SWC285BF 285 90 45 ≤15 140 1190 245 170 194 160 8-21 27 7 40 15 2,873 0,051 295 6,3
SWC315BF 315 125 63 ≤15 140 1315 280 185 219 180 10-23 32 8 40 15 5.094 0,795 428 8
SWC350BF 350 180 90 ≤15 150 1410 310 210 267 194 10-23 35 8 50 16 9.195 0,2219 932 15
SWC390BF 390 250 125 ≤15 170 1590 345 235 267 215 10-25 40 8 70 18 16,62 0,2219 817 15
SWC440BF 440 355 180 ≤15 190 1875 390 255 325 260 16-28 42 10 80 20 28.24 0,4744 1290 21,7
SWC490BF 490 500 250 ≤15 190 1985 435 275 325 270 16-31 47 12 90 22,5 46,33 0,4744 1631 21,7
SWC550BF 550 710 355 ≤15 240 2300 492 320 426 305 16-31 50 12 100 22,5 86,98 1,357 2567 34
SWC620BF 620 1000 500 ≤15 240 2500 555 380 426 340 16-38 55 12 100 25 147,5 1,375 3267 34





Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych 1

Typy SWC sprzęgła wału kardana Flex Drive do urządzeń przemysłowych 2
