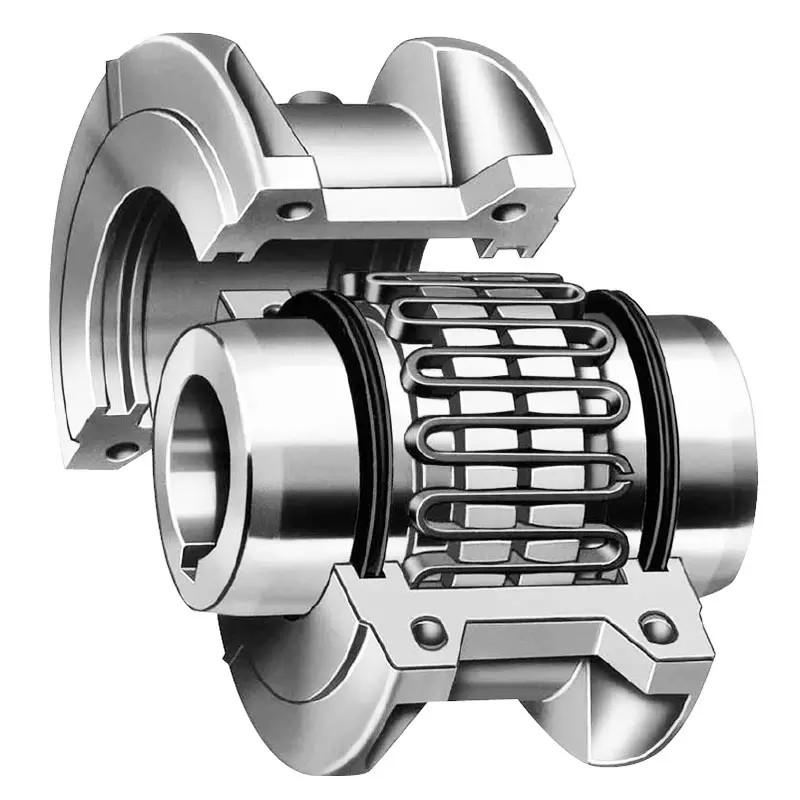

Złącze do siatki stożkowej
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
Grid Coupling jest szeroko stosowany w metalurgii, górnictwie, podnoszeniu, transporcie, przemyśle naftowym, chemicznym, statkach, tekstyliach, przemyśle lekkim, maszynach rolniczych, maszynach drukarskich i pompach, wentylatorach, sprężarkach, obrabiarkach i innych urządzeniach mechanicznych oraz przekładniach wałów przemysłowych.
Funkcja
1. Sprężyna serpentynowa jako element elastyczny, jednocześnie mocna, znacznie poprawia moment obrotowy sprzężenia siatki, szeroko stosowany w ciężkich maszynach i maszynach ogólnych. Dział technologii specjalnej sprężyny serpentynowej ma długą żywotność, umożliwiając wyższą prędkość, ma dobrą zdolność kompensacji osiowej, promieniowej i kątowej
2. Wysoka wydajność transmisji, bezpieczeństwo startu.Sprawność transmisji do 99,47%, krótkotrwała przeciążalność to dwukrotność znamionowego momentu obrotowego, bezpieczeństwo pracy.
3. Prosta konstrukcja, wygodny montaż i demontaż, długa żywotność
4. Efekt tłumienia jest dobry, aby uniknąć rezonansu.
| Model | Tn KN.m | (n) obr/min | d | L | L0 | L2 | D | D1 | t | kg | kg | |||
| tak | x | a | ||||||||||||
| JS1 | 0,045 | 4500 | 18-22 | 47 | 97 | 66 | 95 | - | 3 | 1,91 | 0,027 | 0,15 | ±0,3 | 0,076 |
| JS2 | 0,14 | 4500 | 22-35 | 47 | 97 | 68 | 105 | - | 3 | 2,59 | 0,041 | 0,15 | ±0,3 | 0,076 |
| JS3 | 0,224 | 4500 | 25-42 | 50 | 103 | 70 | 115 | - | 3 | 3.36 | 0,054 | 0,15 | ±0,3 | 0,076 |
| JS4 | 0,4 | 4500 | 32-60 | 60 | 123 | 80 | 130 | - | 3 | 5.45 | 0,068 | 0,20 | ±0,3 | 0,10 |
| JS5 | 0,63 | 4350 | 40-56 | 63 | 129 | 92 | 150 | - | 3 | 7.26 | 0,086 | 0,20 | ±0,3 | 0,127 |
| JS6 | 0,90 | 4125 | 48-65 | 76 | 155 | 95 | 160 | - | 3 | 10,4 | 0,113 | 0,20 | ±0,3 | 0,127 |
| JS7 | 1.80 | 3600 | 55-80 | 89 | 181 | 116 | 190 | - | 3 | 17,7 | 0,172 | 0,20 | ±0,3 | 0,15 |
| JS8 | 3.15 | 3600 | 65-95 | 98 | 199 | 122 | 210 | - | 3 | 25,4 | 0,254 | 0,20 | ±0,3 | 0,18 |
| JS9 | 5,6 | 2440 | 75-110 | 120 | 245 | 155 | 250 | - | 5 | 42,2 | 0,426 | 0,25 | ±0,5 | 0,20 |
| JS10 | 8,0 | 2250 | 85-120 | 127 | 259 | 162 | 270 | - | 5 | 54,5 | 0,508 | 0,25 | ±0,5 | 0,23 |
| JS11 | 12,5 | 2025 | 90-140 | 149 | 304 | 192 | 310 | - | 6 | 81,3 | 0,735 | 0,28 | ±0,6 | 0,25 |
| JS12 | 18 | 1800 | 110-170 | 162 | 330 | 195 | 346 | - | 6 | 121 | 0,908 | 0,28 | ±0,6 | 0,30 |
| JS13 | 25 | 1650 | 120-200 | 184 | 374 | 201 | 384 | - | 6 | 178 | 1,135 | 0,28 | ±0,6 | 0,33 |
| JS14 | 35,5 | 1500 | 140-200 | 183 | 372 | 271 | 450 | 391 | 6 | 234 | 1,952 | 0,30 | ±0,6 | 0,40 |
| JS15 | 50 | 1350 | 160-240 | 198 | 402 | 279 | 500 | 431 | 6 | 317 | 2,815 | 0,30 | ±0,6 | 0,45 |
| JS16 | 63 | 1225 | 180-280 | 216 | 438 | 304 | 566 | 487 | 6 | 448 | 3.496 | 0,30 | ±0,6 | 0,5 |
| JS17 | 90 | 1100 | 200-300 | 239 | 484 | 322 | 630 | 555 | 6 | 620 | 3,76 | 0,38 | ±0,6 | 0,56 |
| JS18 | 125 | 1050 | 240-320 | 260 | 526 | 356 | 675 | 608 | 6 | 776 | 4.4 | 0,38 | ±0,6 | 0,6 |
| JS19 | 160 | 900 | 280-360 | 280 | 566 | 355 | 756 | 660 | 6 | 1058 | 5,63 | 0,38 | ±1,3 | 0,68 |
| JS20 | 224 | 820 | 300-380 | 305 | 623 | 432 | 845 | 751 | 13 | 1426 | 10,5 | 0,46 | ±1,3 | 0,74 |
| JS21 | 315 | 730 | 320-420 | 325 | 663 | 490 | 920 | 822 | 13 | 1787 | 16,1 | 0,46 | ±1,3 | 0,8 |
| JS22 | 400 | 680 | 340-450 | 345 | 703 | 546 | 1000 | 905 | 13 | 2269 | 24,1 | 0,48 | ±1,3 | 0,89 |
| JS23 | 500 | 630 | 360-480 | 368 | 749 | 648 | 1087 | - | 13 | 2951 | 33,8 | 0,48 | ±1,3 | 0,96 |
| JS24 | 630 | 580 | 400-460 | 401 | 815 | 698 | 1180 | - | 13 | 3836 | 50,2 | 0,5 | ±1,3 | 1.07 |
| JS25 | 800 | 540 | 420-500 | 432 | 877 | 762 | 1260 | - | 13 | 4686 | 67,2 | 0,5 | ±1,3 | 1,77 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
