Złącze do siatki stożkowej
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |

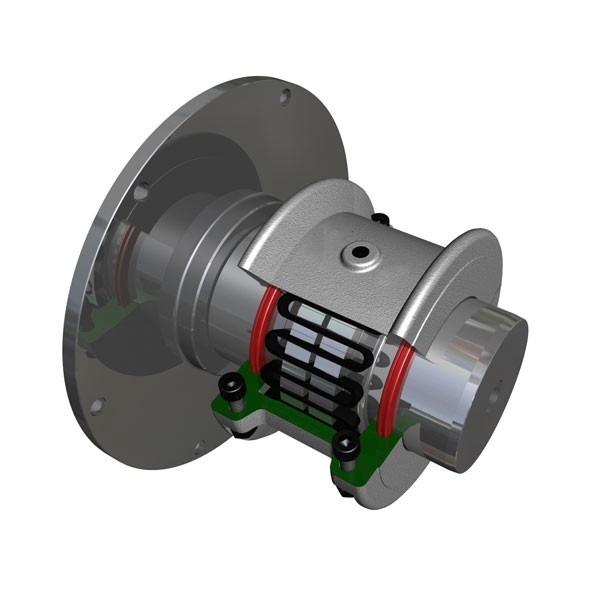

Grid Coupling/Serpentynowe sprzęgło sprężynowe/sprzęgło bibby Elastyczne sprzęgło z tarczą hamulcową JSP
Cechy JSPsprzężenie siatki:
1. Pozioma dzielona okładka, idealna do ograniczonej przestrzeni
2. Umożliwia łatwy dostęp do sprężyny siatkowej;
3. Dobrze nadaje się do zastosowań cofania
4. Lekka aluminiowa osłona z odlewu ciśnieniowego
5. Zaprojektowany z myślą o łatwości konserwacji i wymianie sprężyny siatkowej
6. Sprężyny siatkowe o wysokiej wytrzymałości zapewniają doskonałą wydajność sprzęgania i dłuższą żywotność sprzęgła
7. Wymienne ze standardowymi złączami sieciowymi
Wał JUDESprzęgła znajdują zastosowanie w technologii serwonapędów, obrabiarkach, maszynach pakujących, systemach automatyki, prasach drukarskich, robotach przemysłowych, technologii sterowania i pozycjonowania oraz ogólnej inżynierii mechanicznej.
Szczegółowe obrazy
|
| Rozmiar | Moment obrotowy Tm/Nm | Prędkość [n](obr/min) | Hamulec | Znudzony | Długość | D | D1 | C | Waga kg | Wtrysk oleju | ||
| ŚREDNICA D0 | Szerokość B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9,579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12,349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19.794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28,42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1,135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253,332 | 1.9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336,414 | 2.8148 | ||
