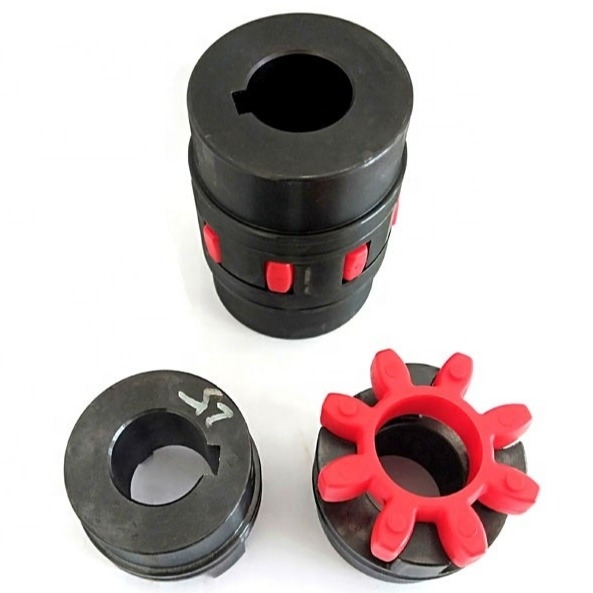

Elastyczne sprzęgło szczękowe
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | Rotex75 Gr75 XL9 |
cechy produktu
1.Trzyczęściowy projekt
2.Nie wymaga smarowania
3.Zmienna twardość
4.Elementy uretanowe
5.Brak kontaktu metalu z metalem
6.Momenty o wysokim momencie obrotowym
7.Zmienne materiały piasty
CECHY I ZALETY
Złącza z zakrzywionymi szczękami mogą być wykorzystywane w wielu aplikacjach i służyć jako
uniwersalne sprzęgło.Podstawowa konstrukcja zakrzywionej szczęki pozwala na wyższy moment obrotowy
pojemność w kompaktowej konstrukcji.Zakrzywiony ząb ma większą powierzchnię styku, co
zapewnia wysoki moment obrotowy i zmniejsza nacisk krawędzi.Pomieści
niewspółosiowość wałów osiowa, promieniowa i kątowa.
Piasty produkowane są z różnych materiałów, w tym: aluminium, żeliwa szarego,
Stal i stal nierdzewna.Elementy pająka są dostępne w różnych twardościach
opcje z uretanu i hytrelu.Pająki mogą pracować w normalnych warunkach
warunki cyklu do ciężkich cykli, które obejmują obciążenie udarowe i mogą zminimalizować
drgania skrętne w układzie.
Aplikacja
Stosowany głównie w działach górnictwa, hutnictwa, cementu, chemii, budownictwa, materiałów budowlanych, energetyki, telekomunikacji, tekstyliów i transportu.
Jak na przykład:
Przenośnik: Przenośnik taśmowy. Przenośnik AFC. Przenośnik łańcuchowy. Przenośnik ślimakowy.
Pompa: pompa wodna, pompa olejowa, pompa błotna itp
Wentylator: wentylator wyciągowy, wentylator, wentylator kotła itp
Koparka: Koparka łyżkowa.Koparki kołowe czerpakowe. Regenerator do układarek kołowych.
Żuraw: Żuraw wieżowy. Żuraw bramowy. Żuraw mostowy.
Inne: Różne windy.Pług węglowy.Młyn kulowy.Kruszarka.Maszyna rekreacyjna.
Wyposażenie blendera. Wirówka.Podkładka.Maszyna do produkcji skóry.Maszyna do
Maszyna do ciągnienia drutu miksera parku rekreacyjnego. Wytłaczarka, kruszarka do osadów kotła.
Podajnik plastikowy. Maszyna do wąchania gumy itp.
| Rozmiar | Rodzaj | Moment obrotowy Tn (Nm) | Maksymalna prędkość [n] (obr/min) | Otwór wału DIA di dz | Długość otworu L | D | D: | Dz | mi | S | Moment bezwładności (Kg-m2) | waga (kg) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4.80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10.89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261.0 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
