XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min
  • XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min
  • XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min
  • XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min
  • XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min
  • XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min
XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min

XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min

Miejsce pochodzenia cangzhou (Chiny)
Nazwa handlowa jude
Orzecznictwo CE、ISO
Numer modelu Rotex24 XL2
Szczegóły Produktu
Obowiązujące branże:
Hotele, sklepy z materiałami budowlanymi, zakład produkcyjny, naprawa maszyn, fabryka żywności i nap
Struktura:
Szczęka / Pająk
Elastyczny lub sztywny:
Elastyczny
Standardowy lub niestandardowy:
Standard
Materiał piast:
S45C
Materiał pająka:
Uretan
Nazwa produktu:
Elastyczne sprzęgło szczękowe Rotex
Obróbka powierzchniowa:
Czernienie
Aplikacja:
Sprzęt przemysłowy
Oceń Moment obrotowy:
120Nm
Prędkość:
14000 obr/min
MOQ:
1 zestaw
Zwyczaj:
TAk
Port:
ZŁĄCZE ROTEX WYSYŁANE DO PORTU TIANJIN
OD:
55mm
Długość:
78mm
High Light:

Elastyczne sprzęgło szczękowe XL2

,

elastyczne sprzęgło szczękowe standardowe

,

sprzęgło Rotex 24

Opis produktu

Elastyczne sprzęgło szczękowe Rotex Rotex 24 od dostawcy z Chin Elastyczne sprzęgło szczękowe XL2

Opis produktu

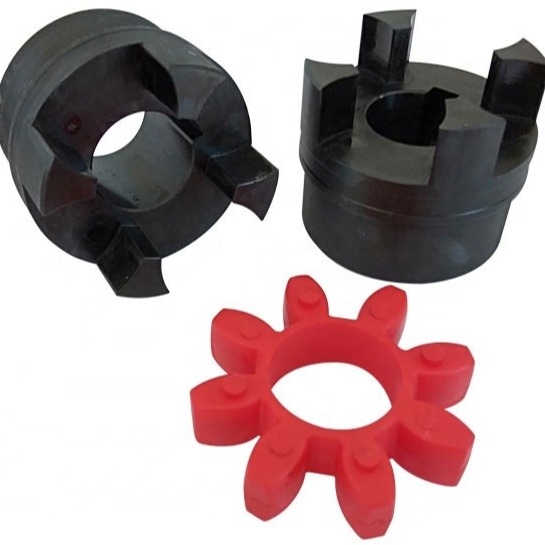

Złącza z zakrzywionymi szczękami mogą być wykorzystywane w wielu zastosowaniach i służyć jako złącze uniwersalne.Podstawowa konstrukcja zakrzywionej szczęki pozwala na wyższy moment obrotowy w kompaktowej konstrukcji.Zakrzywiony ząb ma większą powierzchnię styku, co zapewnia mu wysoki moment obrotowy i zmniejsza nacisk krawędzi.Pokryje niewspółosiowość osiową, promieniową i kątową wału.

Materiał sprzęgający:
C45/40Cr/42CrMo
Kolor:
Dowolny dostępny kolor
Wkładka pająka:
GR14-GR140
Materiał pająka:
PU
Rozmiar:
XL1-XL16/ROTEX 19-ROTEX 110
Uszczelka:
Sprawa, drewniana skrzynka lub zgodnie z potrzebami klienta.

1. Trzyczęściowy projekt
2. Nie wymaga smarowania
3. Zmienna twardość
4. Elementy uretanowe
5. Brak kontaktu metalu z metalem 6. Momenty o wysokim momencie obrotowym 7. Zmienne materiały piasty
Wyrażenie
Piasty są produkowane ze stali. Elementy pająka są dostępne w różnych opcjach twardości z uretanu i hytrelu.Przeguby mogą pracować w normalnych warunkach cyklu pracy do ciężkich cykli, które obejmują obciążenia udarowe i mogą zminimalizować drgania skrętne w systemie.

XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min 0

Informacje o rozmiarze
Tabela rozmiarów tego projektu
Mały rozmiar
XL1
ROTEX19
Największy rozmiar
XL16
ROTEX110
D
40
40
D
420
255
Długość
96
96
Długość
475
295
XL2 Rotex 24 Elastyczne sprzęgło szczękowe Standardowy moment obrotowy 120 Nm Prędkość 14000 obr./min 1
Rozmiar Rodzaj Moment obrotowy Tn (Nm) Maksymalna prędkość [n] (obr/min) Otwór wału DIA di dz Długość otworu L D D: Dz mi S Moment bezwładności (Kg-m2) waga (kg)
GS19 XL1 34 19000 6-19-24 25 40 32 40 16 2 0,0008 0,328
GS24 XL2 120 14000 8-24-28 30 55 40 55 18 2 0,0003 0,66
GS28 XL3 320 11800 10-28-38 35 65 48 65 20 2,5 0,0007 1,16
GS38 XL4 650 9500 12-38-45 45 80 66 78 24 3 0,002 2,27
GS42 XL5 900 8000 14-42-55 50 98 75 94 26 3 0,005 3,57
GS48 XL6 1050 7100 1548-60 56 105 85 104 28 3,5 0,008 4.80
GS55 XL7 1250 6300 20-55-70 65 120 98 118 30 4 0,016 7,37
GS65 XL8 1280 5600 22~65-75 75 135 115 134 35 4,5 0,031 10.89
GS75 XL9 2930 4750 30-75-90 85 160 135 158 40 5 0,068 17,73
GS90 XL10 7200 3750 40-90-100 100 200 160 180 45 5,5 0,159 29,60
GS100 XL11 9900 3350 50-100-110 110 225 180 200 50 6 0,277 41
GS110 XL12 12000 3000 60-110-125 120 255 200 230 55 6,5 0,51 58,6
  XL13 15000 2650 60-125-145 140 290 230 265 60 7 1 88,4
  XL14 22000 2360 60-140-165 155 320 255 300 65 7,5 17 120,6
  XL15 30000 2000 80-160-190 175 370 290 345 75 9 3,35 179,1
  XL16 35000 1800 85-180-220 195 420 325 400 85 10,5 6,37 261.0
