Elastyczne sprzęgło szczękowe
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | L095 |

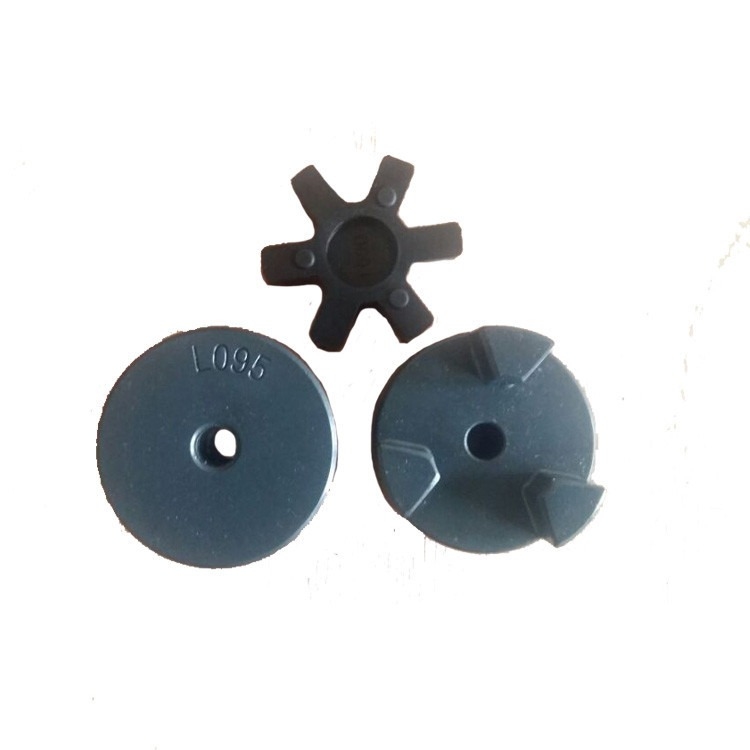

L095 wkładka szczękowa elastyczne sprzęgło gumowe szczęki pająka;
Cechy sprzęgła szczękowego L:
Użyj elastycznego sprzęgła, aby bezpośrednio zamontować silnik na pompie.Między połówkami sprzęgła zastosowano odporne na oleje wkładki z gumy syntetycznej, aby zapewnić wyrównany, amortyzowany napęd.Przy zamówieniu należy z jednej strony dopasować silnik, a z drugiej strony dopasować średnicę wału pompy.Zamów dwie połówki plus wkładkę do kompletnego złącza.Podczas montażu nie uderzaj w koniec wału pompy.
Standard miłościParametry sprzęgu szczękowego typu L idane :
| Rozmiar | Rodzaj | Standardowy otwór | Metryka otworu | cal otworu | Wymiary | Torgue | Prędkość obrotowa obr/min | Masa kg | ||||||
| Min | Maks. | Min | Maks. | A | B | C | D | mi | potrzebneNm | |||||
| L035 | 1 | 3 | 3 | 8 | 1/8" | 3/8" | 16 | 20,2 | 7,8 | 6,6 | ja | 0,5 | 30.000 | 0,03 |
| L050 | 1 | 6 | 5 | 15 | 3/16" | 5/8" | 28 | 43 | 12 | 15,6 | ja | 3 | 17.000 | 0,13 |
| L070 | 1 | 9 | 7 | 19 | 3/16" | 3/4" | 35 | 50,7 | 12,7 | 19 | ja | 5 | 13.000 | 0,24 |
| L075 | 1 | 9 | 9 | 25 | 3/16" | 1" | 45 | 55 | 12,7 | 21 | ja | 10 | 10.000 | 0,40 |
| L090 | 1 | 9 | 9 | 28 | 3/16" | 1 1/8" | 54 | 55 | 12,7 | 21 | ja | 16 | 9.000 | 0,68 |
| L095 | 1 | 9 | 9 | 28 | 3/8" | 1 1/8" | 54 | 64 | 12,7 | 25,5 | ja | 22 | 9.000 | 0,71 |
| L099 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8" | 65 | 72,5 | 19 | 27 | ja | 45 | 7.000 | 1,22 |
| L100 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8" | 65 | 88,5 | 19 | 35 | ja | 50 | 7.000 | 1,40 |
| L110 | 1 | 15 | 15 | 48 | 1/2" | 1 7/8" | 84 | 108 | 22 | 43 | ja | 90 | 5.000 | 3.00 |
| L150 | 1 | 15 | 15 | 48 | 5/8" | 1 7/8" | 96 | 115,4 | 25,4 | 45 | ja | 150 | 5.000 | 5,00 |
| L190 | 2 | 19 | 19 | 55 | 5/8" | 2 1/4" | 115 | 133,4 | 25,4 | 54 | 102 | 200 | 4.200 | 7,60 |
| L225 | 2 | 19 | 19 | 65 | 3/4" | 2 5/8" | 127 | 153,4 | 26,4 | 64 | 108 | 300 | 4.200 | 9.00 |
