Elastyczne sprzęgło szczękowe
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | L075 |

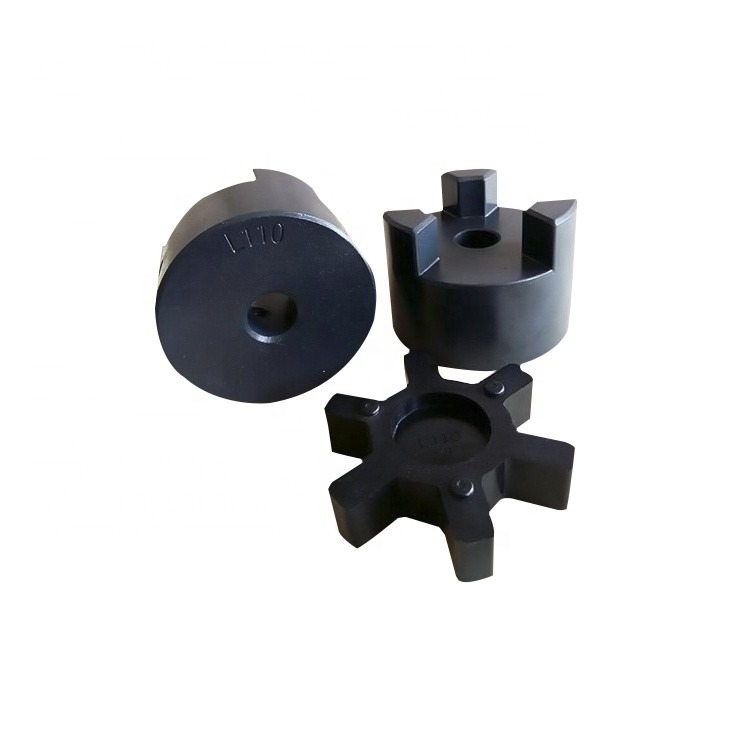

L075 gumowe sprzęgło pająka o wysokiej elastyczności
Cechy sprzęgła szczękowego L:
1. Łatwa kontrola, łatwa konserwacja
2. Może pochłaniać wibracje, przesunięcia równoległe, kątowe i osiowe
3.Identyczne zgodnie z ruchem wskazówek zegara i przeciwnie do ruchu wskazówek zegara rocharakterystyka krajowa
4. Materiałem obu końców jest żelazo, pośrednie dla materiałów gumowych
5.Prosta konfiguracja, typ śruby nastawczej, niska cena
6. Otwór może być samoobsługowy, łatwy do ułatwienia;
7. Dla silnika krokowego, śruby, systemu pozycjonowania maszyny
|
Standard miłościParametry sprzęgu szczękowego typu L idane :
| Rozmiar | Rodzaj | Standardowy otwór | Metryka otworu | cal otworu | Wymiary | Torgue | Prędkość obrotowa obr/min | Masa kg | ||||||
| Min | Maks. | Min | Maks. | A | B | C | D | mi | potrzebne Nm | |||||
| L035 | 1 | 3 | 3 | 8 | 1/8" | 3/8" | 16 | 20,2 | 7,8 | 6,6 | ja | 0,5 | 30.000 | 0,03 |
| L050 | 1 | 6 | 5 | 15 | 3/16" | 5/8" | 28 | 43 | 12 | 15,6 | ja | 3 | 17.000 | 0,13 |
| L070 | 1 | 9 | 7 | 19 | 3/16" | 3/4" | 35 | 50,7 | 12,7 | 19 | ja | 5 | 13.000 | 0,24 |
| L075 | 1 | 9 | 9 | 25 | 3/16" | 1" | 45 | 55 | 12,7 | 21 | ja | 10 | 10.000 | 0,40 |
| L090 | 1 | 9 | 9 | 28 | 3/16" | 1 1/8" | 54 | 55 | 12,7 | 21 | ja | 16 | 9.000 | 0,68 |
| L095 | 1 | 9 | 9 | 28 | 3/8" | 1 1/8" | 54 | 64 | 12,7 | 25,5 | ja | 22 | 9.000 | 0,71 |
| L099 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8" | 65 | 72,5 | 19 | 27 | ja | 45 | 7.000 | 1,22 |
| L100 | 1 | 12 | 12 | 35 | 7/16" | 1 3/8" | 65 | 88,5 | 19 | 35 | ja | 50 | 7.000 | 1,40 |
| L110 | 1 | 15 | 15 | 48 | 1/2" | 1 7/8" | 84 | 108 | 22 | 43 | ja | 90 | 5.000 | 3.00 |
| L150 | 1 | 15 | 15 | 48 | 5/8" | 1 7/8" | 96 | 115,4 | 25,4 | 45 | ja | 150 | 5.000 | 5,00 |
| L190 | 2 | 19 | 19 | 55 | 5/8" | 2 1/4" | 115 | 133,4 | 25,4 | 54 | 102 | 200 | 4.200 | 7,60 |
| L225 | 2 | 19 | 19 | 65 | 3/4" | 2 5/8" | 127 | 153,4 | 26,4 | 64 | 108 | 300 | 4.200 | 9.00 |
