Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych
  • Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych
  • Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych
Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych

Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych

Miejsce pochodzenia cangzhou (Chiny)
Nazwa handlowa jude
Orzecznictwo CE、ISO
Szczegóły Produktu
Obowiązujące branże:
Zakład Produkcyjny, Naprawa Maszyn, Roboty Budowlane, Energetyka i Górnictwo
Elastyczny lub sztywny:
Sztywny
Standardowy lub niestandardowy:
Standard
Materiał:
Stal
Nazwa produktu:
JQ sprzęgło dzielone sztywnego wału
Otwór wału:
25-170
Wymiary:
200-710(mm)
Średnica otworu:
170 (mm)
Oceń moment obrotowy:
125-16000
Dopuszczalna prędkość:
3800-1000(obr/m)
Obróbka cieplna:
Obróbka cieplna hartowania wysokiej częstotliwości
Obróbka powierzchniowa:
Nawęglanie, czernienie, galwanizacja, hartowanie.
Funkcja:
Po prostu
Aplikacja:
Sprzęt przemysłowy
Port:
TIANJIN
High Light:

Sprzęgło dzielone z wałem zaciskowym

,

sprzęgło dzielone z wałem stalowym

,

sprzęgło sztywne z dzielonym zaciskiem

Opis produktu

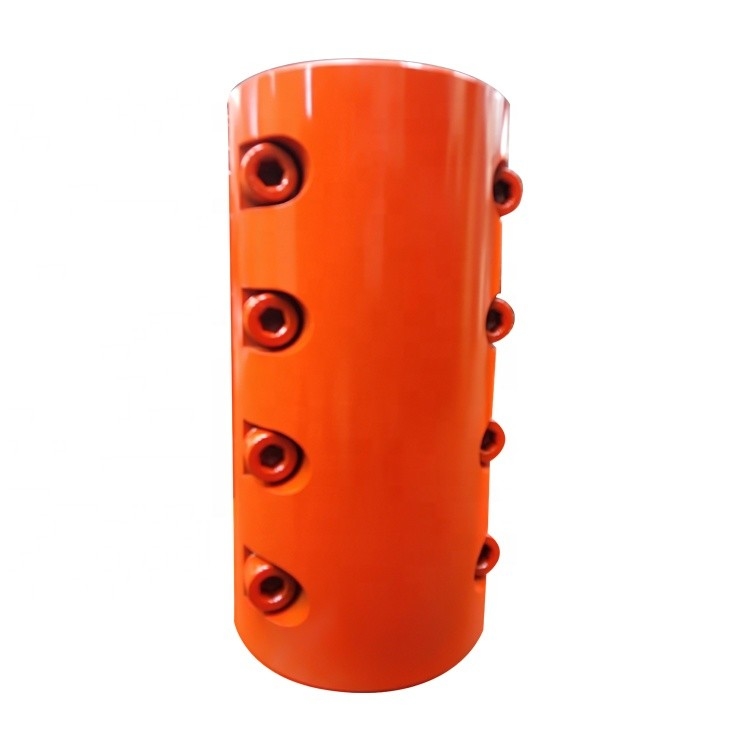

Sztywne sprzęgło dzielone JQ Clamp



Opis produktu

Złączka zaciskowa ze stali nierdzewnej jest powszechnie stosowanym złączem ze stali nierdzewnej.Służy do łączenia dwóch wałów mieszających, gdy wał mieszający reaktora jest zbyt długi i jest produkowany w dwóch sekcjach.Jeżeli wał wyjściowy reduktora pionowego jest połączony z wałem mieszającym reaktora, należy przy zamówieniu podać sprzęgło zaciskowe, aby zastosować niestandardowe wymagania co do wielkości wału wyjściowego.



Gdy sprzęgło zaciskowe ze stali nierdzewnej jest montowane i demontowane, wał nie musi poruszać się osiowo, więc montaż i demontaż jest bardzo wygodny.Wadą sprzęgła zaciskowego jest to, że dokładność wyrównania osi dwóch wałów jest niska, struktura i kształt są stosunkowo złożone, a dokładność produkcji i wyważenia jest stosunkowo wysoka.Niski, odpowiedni tylko na okazje z niską prędkością i stabilnym obciążeniem.Zwykle prędkość liniowa krawędzi zewnętrznej nie przekracza 5m/s.Gdy prędkość liniowa przekracza 5m/s, wymagana jest kontrola wyważenia.


1. W celu zrównoważenia stanu śruby należy montować w fazach dodatnich i odwróconych.Sprzęgła zaciskowe nie posiadają właściwości kompensacji osiowej, promieniowej i kątowej.
2. Charakterystyki sprzęgła zaciskowego ze stali nierdzewnej są podobne do właściwości sprzęgła muszlowego, konstrukcja jest prosta, montaż i demontaż są wygodne i nadają się do okazji z niską prędkością (_prędkość obwodowa wynosi 5 M / S), nie uderzenia i stabilne obciążenie wibracyjne.Do łączenia pionowych wałów, takich jak mieszadła.
3. Sprzęgło zaciskowe wykorzystuje dwie osiowo podzielone panewki, które są zaciskane za pomocą śrub, aby zrealizować połączenie dwóch wałów.Moment obrotowy jest przenoszony przez tarcie między powierzchniami dwóch półsprzęgów, a klucz płaski służy jako pomocniczy.Przystąp.



Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 0

Rozmiar Średnica otworu Mmaks D L L1 L2 L0 n-d0 d1 d2 a1 b1 l1 l2 R f b t Waga (kg)
(H8/j7) (H11/h11) (H11) (H11)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0,2 0,4 8 28,3 4.47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0,2 0,4 8 33,3 4.47
JQ-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0,4 0,6 10 38,3 7,6
JQ-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0,4 0,6 12 43,3 7,6
JQ-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0,4 0,6 14 48,8 10.85
JQ-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0,4 0,6 14 53,8 10.85
JQ-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0,6 1 16 59,3 10.85
JQ-60 60 1400 172 250 30 110 124 6-18 73 50 8 6 100 130 0,6 1 18 64,4 25.06
JQ-65 65 1400 172 250 30 110 124 6-18 78 55 8 6 100 130 0,6 1 18 69,4 25.06
JQ-70 70 1400 172 250 30 110 124 6-18 83 60 8 6 100 130 0,6 1 20 74,9 25.06
JQ-80 80 2650 185 280 38 131 138 6-18 94 7 10 8 110 145 0,6 1 22 85,4 30.16
JQ-85 85 2650 185 280 38 121 138 6-18 99 75 10 8 110 145 0,6 1 22 90,4 30.16
JQ-90 90 5200 230 330 38 146 164 6-23 105 80 10 8 140 170 0,6 1 25 95,4 56,38
JQ-95 95 5200 230 330 38 146 164 6-23 110 85 10 8 140 170 0,6 1 25 100,4 56,38
JQ-100 100 5200 230 330 38 146 164 6-23 115 90 10 8 140 170 0,6 1 28 106,4 56,38
JQ-105 105 5200 230 330 38 146 164 6-23 120 95 10 8 140 170 0,6 1 28 111,4 56,38
JQ-110 110 9000 260 390 46 172 190 6-23 125 100 12 10 160 200 0,6 1 28 116,4 90
JQ-115 115 9000 260 390 46 172 190 6-23 130 105 12 10 160 200 0,6 1 32 122,4 90
JQ-120 120 9000 260 390 46 172 190 6-23 135 110 12 10 160 200 0,6 1 32 127,4 90
JQ-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0,6 1 32 132,4 125
JQ-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0,6 1 32 137,4 125
JQ-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0,6 1 36 148.4 125
JQ-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0,6 1 36 158,4 215
JQ-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0,6 1 40 169,4 215
JQ-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1,5 45 190,4 350
JQ-200 200 33750 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1,5 45 210,4 516
Obrazy produktów

Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 1Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 2Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 3Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 4Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 5Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 6Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 7

Pakowanie i wysyłka

Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 8

O nas

Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 9

Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.

Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.

Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.

Zaciskowe, sztywne, stalowe sprzęgło dzielone do urządzeń przemysłowych 10

FAQ

P1: Czy jesteś firmą handlową lub producentem?

Odp.: jesteśmy fabryki.



P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?

Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.



P3: Jak długi jest czas dostawy?

Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.



P4: Jak długo trwa gwarancja?

Odp .: Nasza gwarancja wynosi 12 miesięcy.



P5: Czy masz procedury kontrolne dotyczące sprzężenia?

Odp.: 100% samokontrola przed pakowaniem;



P6.Jaka jest twoja płatność?

Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
