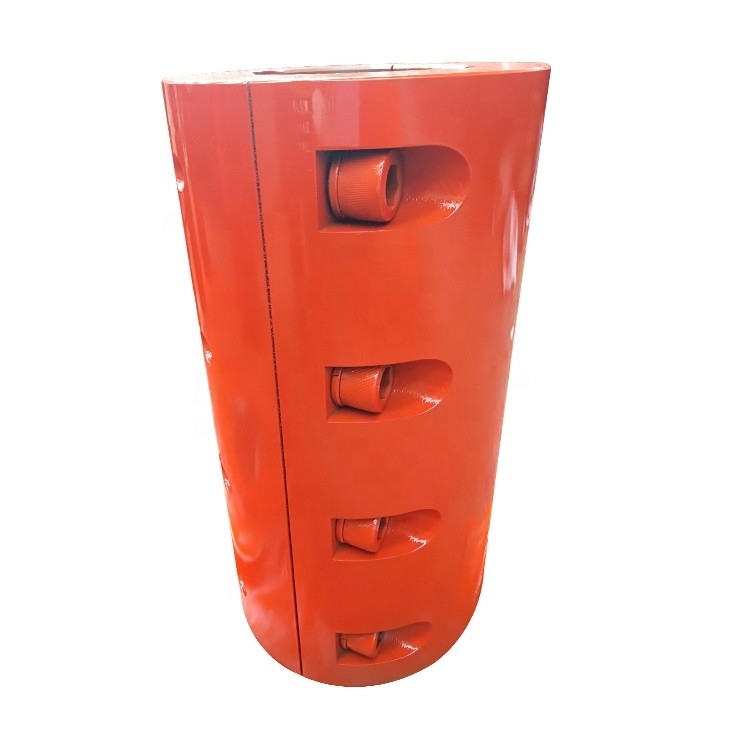

Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej
  • Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej
  • Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej
  • Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej
Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej

Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej

Miejsce pochodzenia cangzhou (Chiny)
Nazwa handlowa jude
Orzecznictwo CE、ISO
Szczegóły Produktu
Obowiązujące branże:
Zakład produkcyjny, warsztaty naprawy maszyn
Elastyczny lub sztywny:
Sztywny
Standardowy lub niestandardowy:
Standard
Materiał:
Stal
Nazwa produktu:
sztywne sprzęgło
Otwór wału:
25-170
Wymiary:
200-710(mm)
Średnica otworu:
170 (mm)
Oceń moment obrotowy:
125-16000
Dopuszczalna prędkość:
3800-1000(obr/m)
Obróbka powierzchniowa:
Nawęglanie, czernienie, galwanizacja, hartowanie.
Funkcja:
Po prostu
Aplikacja:
Sprzęt przemysłowy
High Light:

Łącznik wału zaciskowego ze stali nierdzewnej

,

Łącznik wału zaciskowego bezobsługowy

,

Łącznik wału sztywnego ze staliwa

Opis produktu

Sztywne łączniki wału zaciskowego --- Sztywny łącznik wału zaciskowego ze stali nierdzewnej nie wymaga konserwacji

Opis produktu

Charakterystyka sprzęgła zębatego typu bębnowego


1. nośność sprzęgła typu zęba bębna
2. kompensacja przemieszczenia kątowego
3. Drumgear sprzęgający bęben powierzchni styku zębów zębów wewnętrznych i zewnętrznych ulega poprawie, aby uniknąć przemieszczenia kątowego w warunkach prostego wyciskania krawędzi końcowej zęba, koncentracji metod pomiaru naprężeń, przy jednoczesnej poprawie tarcia powierzchni zębów, zużycia, zmniejszenia hałasu i długiej konserwacji cykl.
4. Zęby w kształcie zębów typu bęben sprzęgający koniec zęba koła zębatego ma kształt rogu, dzięki czemu zęby wewnętrzne i zewnętrzne są bardzo wygodne w montażu i demontażu.
5.drum przekładnia sprzęgająca wydajność transmisji aż 99,7%.



Sprzęgło płaszczowe typu JQ ma następujące cechy:


1, niewielka waga, bardzo niska bezwładność i wysoka czułość;
2, bezobsługowa, super silna odporność na olej i korozję;
3. Ekscentryczność nie może być dozwolona, ​​a wał powinien być odsłonięty tak daleko, jak to możliwe.
4. Główny materiał wykonany jest ze staliwa / stali nierdzewnej.
5, stały sposób jest zaciśnięty, górny drut jest zamocowany.
6. Konstrukcja jest prosta, a załadunek i rozładunek są wygodne.



Bezobsługowe sprzęgło wału ze sztywnego odlewu / stali nierdzewnej 0



Rozmiar Średnica otworu Mmaks D L L1 L2 L0 n-d0 d1 d2 a1 b1 l1 l2 R f b t Waga (kg)
(H8/j7) (H11/h11) (H11) (H11)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0,2 0,4 8 28,3 4.47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0,2 0,4 8 33,3 4.47
JQ-35 35 236 118 162 20 71 80 4-14 43 30 5 4 55 85 0,4 0,6 10 38,3 7,6
JQ-40 40 236 118 162 20 71 80 4-14 48 35 5 6 55 85 0,4 0,6 12 43,3 7,6
JQ-45 45 530 135 190 24 83 94 4-14 57 37 6 5 70 100 0,4 0,6 14 48,8 10.85
JQ-50 50 530 135 190 24 83 94 4-14 62 42 6 5 70 100 0,4 0,6 14 53,8 10.85
JQ-55 55 530 135 190 24 83 94 4-14 67 47 6 5 70 100 0,6 1 16 59,3 10.85
JQ-60 60 1400 172 250 30 110 124 6-18 73 50 8 6 100 130 0,6 1 18 64,4 25.06
JQ-65 65 1400 172 250 30 110 124 6-18 78 55 8 6 100 130 0,6 1 18 69,4 25.06
JQ-70 70 1400 172 250 30 110 124 6-18 83 60 8 6 100 130 0,6 1 20 74,9 25.06
JQ-80 80 2650 185 280 38 131 138 6-18 94 7 10 8 110 145 0,6 1 22 85,4 30.16
JQ-85 85 2650 185 280 38 121 138 6-18 99 75 10 8 110 145 0,6 1 22 90,4 30.16
JQ-90 90 5200 230 330 38 146 164 6-23 105 80 10 8 140 170 0,6 1 25 95,4 56,38
JQ-95 95 5200 230 330 38 146 164 6-23 110 85 10 8 140 170 0,6 1 25 100,4 56,38
JQ-100 100 5200 230 330 38 146 164 6-23 115 90 10 8 140 170 0,6 1 28 106,4 56,38
JQ-105 105 5200 230 330 38 146 164 6-23 120 95 10 8 140 170 0,6 1 28 111,4 56,38
JQ-110 110 9000 260 390 46 172 190 6-23 125 100 12 10 160 200 0,6 1 28 116,4 90
JQ-115 115 9000 260 390 46 172 190 6-23 130 105 12 10 160 200 0,6 1 32 122,4 90
JQ-120 120 9000 260 390 46 172 190 6-23 135 110 12 10 160 200 0,6 1 32 127,4 90
JQ-125 125 15000 280 440 54 193 210 8-23 140 115 14 12 180 225 0,6 1 32 132,4 125
JQ-130 130 15000 280 440 54 193 210 8-23 146 118 14 12 180 225 0,6 1 32 137,4 125
JQ-140 140 15000 300 440 54 193 230 8-23 158 128 14 12 180 225 0,6 1 36 148.4 125
JQ-150 150 28000 340 500 64 218 260 8-33 170 134 16 14 200 255 0,6 1 36 158,4 215
JQ-160 160 28000 340 500 64 218 260 8-33 180 144 16 14 200 255 0,6 1 40 169,4 215
JQ-180 180 31000 380 560 72 244 300 8-33 200 162 18 16 240 285 1 1,5 45 190,4 350
JQ-200 200 33750 420 640 80 280 340 8-33 220 182 20 18 270 325 1 1,5 45 210,4 516
Obrazy produktów
