Elastyczne sprzęgło membranowe
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |

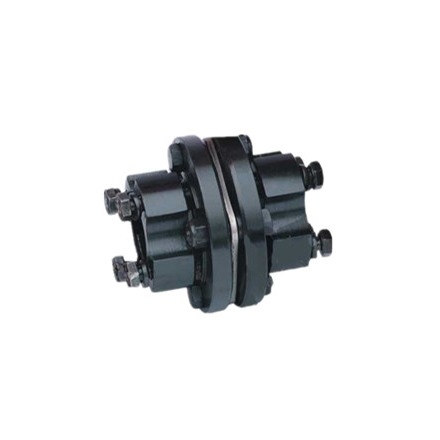

Co to jest sprzęgło membranowe?Kilka grup membran (blachy ze stali nierdzewnej) jest połączonych przestawnie z dwiema połówkami sprzęgła za pomocą śrub.Każda grupa membran jest utworzona przez ułożenie kilku części w stos.Membrany dzielą się na korbowodowe i całoczęściowe o różnych kształtach.Sprzęgło membranowe kompensuje względne przemieszczenie dwóch wałów połączonych przez elastyczne odkształcenie membrany.Jest to wysokowydajne sprzęgło elastyczne z mocnymi elementami metalowymi.Nie wymaga smarowania.Ma zwartą konstrukcję, wysoką wytrzymałość i długą żywotność., Brak szczeliny obrotowej, na którą nie ma wpływu temperatura i zanieczyszczenie olejem, ma właściwości kwasoodporności, odporności na alkalia i antykorozyjności i nadaje się do przekładni wałów w warunkach pracy o wysokiej temperaturze, dużej prędkości i środowisku korozyjnym.
Sprzęgło membranowe może kompensować przesunięcia osiowe, promieniowe i kątowe pomiędzy silnikiem głównym a napędzanym, spowodowane błędami produkcyjnymi, montażowymi, odkształceniami nośnymi oraz wpływem zmian wzrostu temperatury.Sprzęgło membranowe to elastyczne sprzęgło metalowego elementu sprężystego.Opiera się na metalowej membranie sprzęgającej, która łączy silnik główny i podrzędny w celu przeniesienia momentu obrotowego.Ma zalety elastycznej redukcji drgań, bez hałasu i bez smarowania.Idealne produkty do złączy i złączy ogólnych
|
| Rozmiar | Nominalny | Prędkość | główne wymiary | Dopuszczalny naród rnmn | Moment bezwładności | Waga | ||||||
| Moment obrotowy | dmax | D | A | B | L | J | osiowy | kątowy | Kg | |||
| Nm | obr/min | mm | mm | (° ) | kg.m2 | |||||||
| DJMOO | 9,8 | 20000 | 20 | 57 | 4,9 | 20 | 44,9 | 10 | ±0,8 | 1 | 1,74 | 0,14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6,1 | 26 | 58,1 | 13 | ±0,8 | 1 | 8 | 0,6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6,6 | 26 | 58,6 | 16 | ±1,0 | 1 | 24 | 1,1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8.4 | 29 | 66,4 | 22 | ±1,2 | 1 | 48 | 1,7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79,2 | 20 | ±1,4 | 1 | 80 | 2,5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11,7 | 42 | 95,7 | 25 | ±1,6 | 45 | 224 | 4,3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11,7 | 48 | 107,7 | 28 | ±1,8 | 45 | 440 | 6,9 |
| DJM07 | 1270 | dziesięć tysięcy | 75 | 168 | 16,8 | 58 | 132,8 | 23 | ±2.0 | 45 | 1080 | 11,3 |
| DJM08 | 2080 | dziesięć tysięcy | 82 | 194 | 17 | 64 | 145 | 30 | ± 2,2 | 45 | 3380 | 16,7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21,6 | 77 | 175,6 | 22 | ±2,4 | 45 | 3520 | 22,7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23,9 | 89 | 201,9 | 23 | ±2,6 | 45 | 7200 | 35,4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2,8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17,5 | 128 | 273,5 | ±1,8 | 45 | 14400 | 57,2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77,3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21,5 | 182 | 385,5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29,5 | 214 | 457^ | ± 2,2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29,5 | 225 | 479,5 | ± 2,2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2,4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2,4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32,5 | 305 | 642,5 | ±2,5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2,7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34,5 | 332 | 698,5 | ±2,8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35,5 | 348 | 731S | ±3,0 | 30 | 1070400 | 791 | |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
