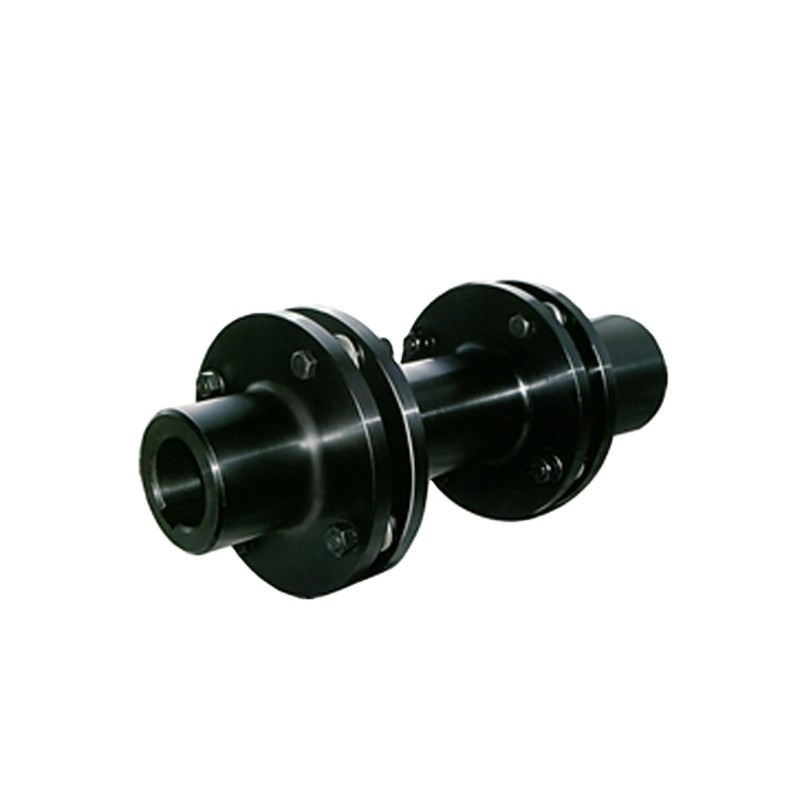

JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem
  • JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem
  • JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem
JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem

JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem

Miejsce pochodzenia cangzhou (Chiny)
Nazwa handlowa jude
Orzecznictwo CE、ISO
Numer modelu JZMJ
Szczegóły Produktu
Obowiązujące branże:
Zakład produkcyjny, warsztaty naprawy maszyn
Struktura:
Dysk
Materiał:
Stal
Nazwa produktu:
JZMJ Heavy Duty Elastyczne sprzęgło membranowe z podwójnym kluczem
Aplikacja:
Sprzęt przemysłowy
Materiał korpusu:
45 # Stal
Uszczelka:
Drewniane pudło
MOQ:
1 zestaw
CECHY 1:
Wysoki moment obrotowy Wysoka sztywność
Zwyczaj:
TAk
Port:
TIANJIN
High Light:

Elastyczne sprzęgło membranowe o dużej wytrzymałości

,

elastyczne sprzęgło membranowe o wysokim momencie obrotowym

,

elastyczne sprzęgło elastyczne o dużej wytrzymałości

Opis produktu

JZMJ Heavy Duty Elastyczne sprzęgło membranowe z podwójnym kluczem



Opis produktu

ZMJ Heavy Duty Elastic Double Key, Sprzęgło membranowe należy do połączenia wału ciężkiego sprzęgła membranowego o wysokim momencie obrotowym, jest sprzęgłem wzmacniającym Sprzęgło membranowe JMJ, JZMJ Heavy Duty Elastic Double Key Diaphragm Coupling składa się z kilku grup membran (blacha ze stali nierdzewnej) połączonych z dwoma półsprzęgła ze śrubami przesuniętymi naprzemiennie, zwiększają odległość transmisji przez wał pośredni.Ponieważ istnieją dwie grupy membran ciężkiej elastycznej membrany wału pośredniego wału pośredniego, elastyczna kompensacja JZMJ jest znacznie lepsza niż w przypadku zwykłego łącznika membranowego.

JZMJ Heavy Duty Elastic Double Key Sprzęgło membranowe polega na elastycznym odkształceniu membrany w celu kompensacji względnego przemieszczenia dwóch połączonych osi.Membrana jest podzielona na rodzaj korbowodu i inny kształt całego elementu.Charakteryzuje się: brakiem smarowania, kompaktową budową, dużą wytrzymałością, długą żywotnością, brakiem luzu obrotowego, odpornością na temperaturę i olej, wysoką wytrzymałością mechaniczną, dużą nośnością, niewielką masą, małymi rozmiarami, sprawnością przekładni i wysoką precyzją, dobrą niezawodność, wygodny montaż i demontaż oraz brak względnego poślizgu, długa żywotność, brak hałasu, odporność na kwasy i zasady, korozję

odporność itp..





Produkty powiązane

JZM - typ podstawowy;

JZMJ - typ wału pośredniego;



JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem 0

Podstawowe parametry sprzęgła membranowego JZMJ





Rozmiar Moment obrotowy Tn Nm Prędkość [n] obr/min Otwór d, d1 długość L D mm D1 mm D2 mm L1min mm t mm Bezwładność kg.㎡ Masa kg
J1 Tak L1min Co 1m
JZMJ1 63 9300 20 38 52 92 53 60 44 8±0,2 0,01 3,7 22,79
25, 28 44 62
30 60 82
JZMJ2 100 8400 25, 28 44 62 102 63 72 49 8±0,2 0,018 6,3 32
30 60 82
40 84 112
JZMJ3 250 6700 30 60 82 128 77 87 60 11±0,3 0,056 9.14 46
40, 42, 45, 48, 50, 55 84 112
JZMJ4 500 4900 35, 38 60 82 145 91 102 70 11±0,3 0,095 13.63 64
40, 42, 45, 48, 50, 55, 56 84 112
60 107 142
JZMJ5 800 5100 40, 42, 45, 48, 50, 55, 56 84 112 168 105 117 83 14±0,3 0,219 23,35 84
60, 63, 65, 70, 71, 75 107 142
JZMJ6 1000 4750 45 84 112 180 112 124 86 15±0,4 0,35 32,28 94
60, 63, 65, 70, 71, 75 107 142
80 132 172
JZMJ7 1600 4300 50 84 112 200 120 134 86 15±0,4 0,51 39,07 110
60, 63, 65, 70, 71, 75 107 142
80, 85 132 172
JZMJ8 2000 4200 55, 56 84 112 205 120 135 91 20±0,4 0,53 39,86 112
60, 63, 65, 70, 71, 75 107 142
80, 85 132 172
JZMJ9 2500 4000 55, 56 84 112 215 128 145 101 20±0,4 0,68 46,78 129
60, 63, 65, 70, 71, 75 107 142
80 132 172
JZMJ10 3150 3650 60, 63, 65, 70, 71, 75 107 142 235 132 151 109 23±0,5 0,97 56.13 140
80 132 172
JZMJ11 4000 3400 60, 63, 65, 70, 71, 75 107 142 250 145 164 109 23±0,5 1,48 74.09 165
80 132 172
100 167 212
JZMJ12 6300 3200 60, 63, 65, 70, 71, 75 107 142 270 155 184 119 23±0,5 2.13 87,65 207
80 132 172
100, 110 167 212
JZMJ13 12500 2850 65 107 142 300 162 194 128 27±0,6 2,93 106,23 231
80 132 172
100 167 212
JZMJ14 16000 2700 70 107 142 320 176 213 138 27±0,6 3,98 125,23 278
80 132 172
100 167 212
JZMJ15 20000 2450 75 107 142 350 186 215 153 32±0,7 6,44 173,52 283
80 132 172
100 167 212
130 202 252
JZMJ16 25000 2300 80 132 172 370 203 235 158 32±0,7 8.48 200,88 338
100 167 212
130,140,150 202 252
JZMJ17 31500 2150 80 132 172 400 230 266 178 32±0,7 14,2 279,61 433
100 167 212
130,140,150 202 252
160 242 302
JZMJ18 40000 1950 100 167 212 440 245 280 19038 38±0,9 20,73 345,53 480
130,140,150 202 252
160,170,180 242 305
JZMJ19 45000 1850 100 167 212 460 260 300 200 38±0,9 28,56 421 551
130,140,150 202 252
160,170,180 242 302
190 282 352
JZMJ20 50000 1800 120, 125 167 212 480 280 320 215 38±0,9 32,52 482,6 628
130,140,150 202 252
160,170,180 242 302
190,200 282 352
JZMJ21 56000 1700 120, 125 167 212 500 295 336 225 38±0,9 43,05 536 692
130,140,150 202 252
160,170,180 242 302
190,200,220 282 352
JZMJ22 63000 1600 140,150 202 252 540 310 360 236 44±1 58,99 641 794
160,170,180 242 302
190,200,220 282 352
JZMJ23 80000 1450 140,150 202 252 600 335 385 257 50±1,2 98.45 880 908
160,170,180 242 302
190,200,220 282 352
240 330 410
JZMJ24 100000 1400 160,170,180 242 302 320 350 408 272 50±1,2 116,15 964 1020
190,200,220 282 352
240 250 330 410
JZMJ25 125000 1300 180 242 302 660 385 445 292 50±1,2 163,85 1204 1251
190,200,220 282 352
240 250 260 330 410
280 380 470
JZMJ26 160000 1200 180 242 302 720 410 485 317 60±1,4 245,9 1507 1441
190,200,220 282 352
240 250 260 330 410
280 300 380 470
JZMJ27 200000 1150 220 282 352 740 420 503 322 60±1,4 275,08 1594 1550
240 250 260 330 410
280 300 380 470
JZMJ28 250000 1100 240 250 260 330 410 770 450 530 342 60±1,4 342,37 1807 1721
280 300 380 470
JZMJ29 315000 1050 250,260 330 410 820 490 559 372 60±1,4 514,91 2358 2025
280 300 320 380 470
340 450 550
JZMJ30 500000 760 280 300 320 380 470 875 520 575 419 50±1,6 28,63 2507 1915
340,360 450 550
JZMJ31 63000 715 300,320 380 470 935 560 610 464 60±1,9 980,83 3391 2280
340,360,380 450 550
400 540 650
JZMJ32 800000 650 320 380 470 103 600 622 494 60±1,9 1368 3697 2370
340,360,380 450 550
400,420 540 650
JZMJ33 1000000 620 360,380 450 550 1080 660 660 510 66±2,2 1689 4450 2669
400,420,440,450,460 540 650
JZMJ34 1250000 576 400,420,440,450,460 540 650 1160 710 750 565 70±2,3 2645 5877 3446
480 500
JZMJ35 160000 520 440,450,460,480,500 540 650 1290 820 820 620 82±2,6 4775 8550 4120
530,560 680 800
JZMJ36 2000000 475 480 500 540 650 1410 900 900 685 92±2,8 7620 11211 4962
530,560,600 580 800

JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem 1

Pakowanie i wysyłka

JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem 2

O nas

JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem 3

Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.

Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.

Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.

JZMJ Heavy Duty Elastyczne elastyczne sprzęgło membranowe o wysokim momencie obrotowym z podwójnym kluczem 4

FAQ

P1: Czy jesteś firmą handlową lub producentem?

Odp.: jesteśmy fabryki.



P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?

Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.



P3: Jak długi jest czas dostawy?

Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.



P4: Jak długo trwa gwarancja?

Odp .: Nasza gwarancja wynosi 12 miesięcy.



P5: Czy masz procedury kontrolne dotyczące sprzężenia?

Odp.: 100% samokontrola przed pakowaniem;



P6.Jaka jest twoja płatność?

Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
