Elastyczne sprzęgło szczękowe
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | SL crossSlider sprzęgła (Q/JL03-2001) |

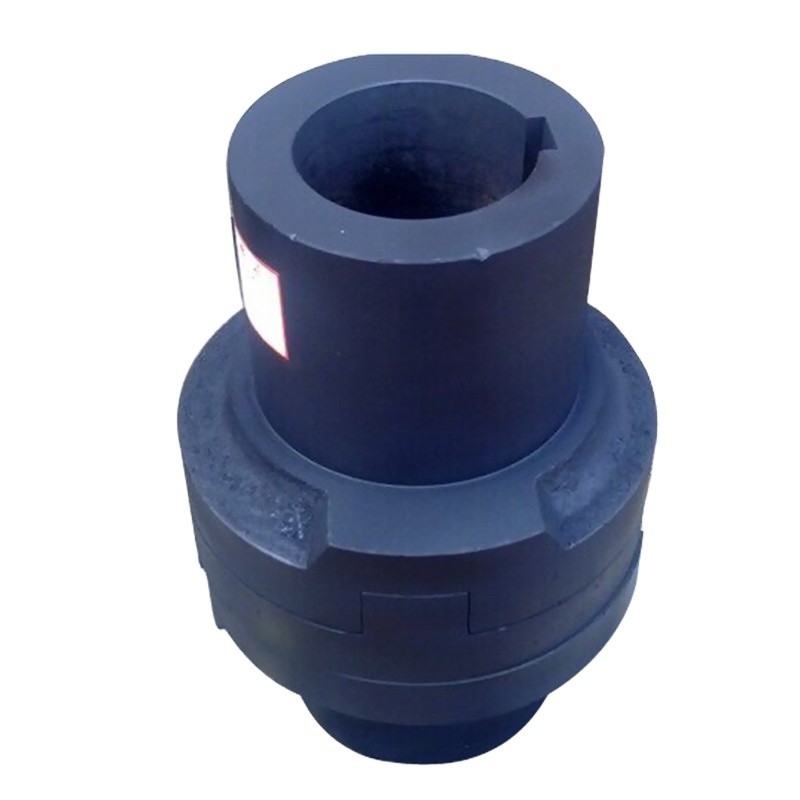

Wprowadzenie elastycznego sprzęgła SL Oldham
SL Elastyczne sprzęgło Oldhama należy do sprzęgu suwakowego, sprzęgło suwakowe SL dwie powierzchnie końcowe są wyposażone w środkowy suwak promieniowe rowki są odpowiednio wyposażone w czopy i półsprzęgła, przy czym środek do obu końców czopa ślizgowego jest prostopadły do siebie, odpowiednio wstawione i rowek 2.5 sprzęgła, tworzące ruchomą parę, jeśli wielkość osiowej niewspółosiowości lub ugięcia, ruch suwaka w rowku ślizgowym, tak aby dodać olej smarujący rowek powierzchni roboczej i suwak, jeśli oba nie są koncentryczne, gdy prędkość jest wysoki, ponieważ mimośrodowy suwak będzie wytwarzał dużą siłę odśrodkową i zużywał się na wale oraz przyniósł dodatkowe obciążenie, dlatego nadaje się tylko do przenoszenia obciążeń i okazji z niską prędkością.
|
| specyfikacja | Moment nominalny Tn(N·M) |
Dopuszczalna prędkość [n]obr/min |
Średnica otworu wału d |
D | D1 | L | H | S | Moment bezwładności (kg.m2) |
waga (kg) |
| SL70 | 120 | 250 | 15 ~ 18 | 70 | 32 | 42 | 14 | 0,5 | 0,002 | 1,5 |
| SL90 | 250 | 250 | 20 ~ 30 | 90 | 45 | 52 | 14 | 0,008 | 2,6 | |
| SL100 | 500 | 250 | 36 ~ 40 | 100 | 60 | 70 | 19 | 0,026 | 5,5 | |
| SL130 | 800 | 250 | 45 ~ 50 | 130 | 80 | 90 | 19 | 0,07 | 10 | |
| SL150 | 1250 | 250 | 55 ~ 60 | 150 | 95 | 112 | 19 | 0,14 | 15,5 | |
| SL170 | 2000 | 250 | 65 ~ 70 | 170 | 105 | 125 | 24 | 0,25 | 22,4 | |
| SL190 | 3200 | 250 | 75 ~ 80 | 190 | 110 | 140 | 29 | 0,5 | 31,5 | |
| SL210 | 5000 | 250 | 85 ~ 90 | 210 | 130 | 160 | 33 | 1,0 | 0,9 | 45 |
| SL240 | 8000 | 250 | 95 ~ 100 | 240 | 140 | 180 | 33 | 1,6 | 59,5 | |
| SL260 | 9000 | 250 | 100 ~ 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | dziesięć tysięcy | 100 | 110 ~ 120 | 280 | 170 | 200 | 33 | 3 | 94,3 | |
| SL300 | 13000 | 100 | 120 ~ 130 | 300 | 180 | 210 | 43 | 4,3 | 111 | |
| SL320 | 16000 | 100 | 130 ~ 140 | 320 | 190 | 220 | 43 | 5,7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8.4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19,2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26,1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62,9 | 560 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
