| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | WH |

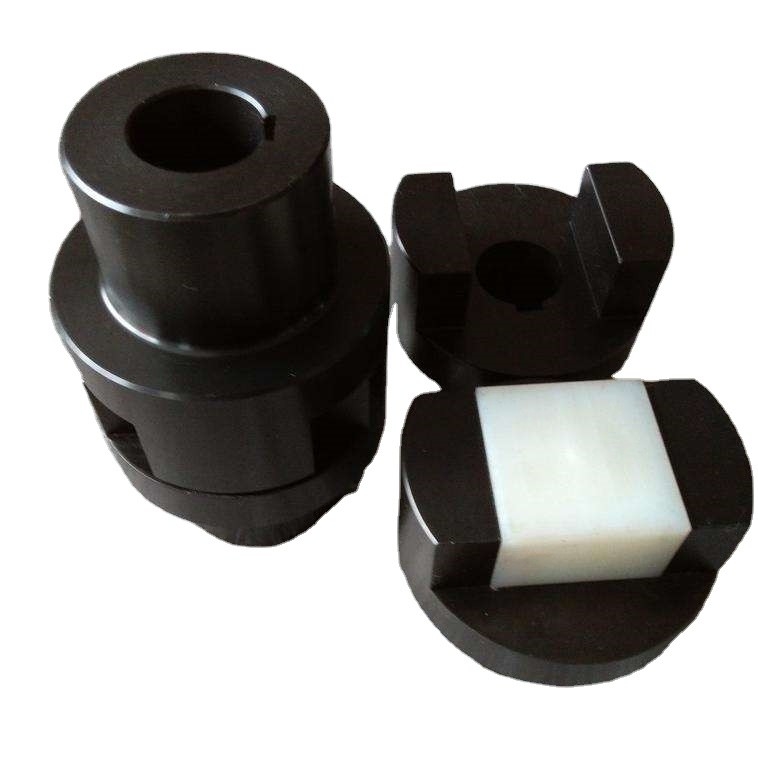

Wprowadzenie elastycznego nylonowego złącza blokowego Oldham WH
Sprzęgło Oldham z elastycznym nylonowym klockiem WH przesuwa się w odpowiednim promieniowym otworze na końcu obu stron półsprzęgła za pomocą pośredniego klocka ślizgowego, aby zrealizować połączenie dwóch półsprzęgła.Elastyczne nylonowe sprzęgło blokowe Oldham WH nadaje się do zastosowań z prędkością n <250 obr/min, sztywność wału jest duża i nie występuje silne uderzenie, takie jak młyn kulowy itp.
Materiał elastycznego nylonowego łącznika blokowego Oldham WH może być wykonany ze stali 45, a powierzchnia robocza musi być poddana obróbce cieplnej w celu zwiększenia twardości.Aby zmniejszyć tarcie i zużycie, olej należy smarować z otworu olejowego w środkowej płycie podczas użytkowania.
Prowadnica środkowa elastycznego nylonowego złącza blokowego Oldham WH jest zwykle wykonana z materiału nylonowego, który jest połączony 90-stronną szczeliną względną i dwiema bocznymi tulejami osi, aby osiągnąć cel przenoszenia momentu obrotowego.Suwak centralny i tuleja elastycznego nylonowego złącza blokowego Oldham WH są zespolone z niewielkim naciskiem, co może spowodować, że złącze będzie działać przy zerowym luzie podczas pracy urządzenia.Wraz ze wzrostem czasu użytkowania suwak może utracić funkcję braku odrzutu z powodu zużycia.Dlatego sprzęgła suwakowe typu WH powinny często sprawdzać lub wymieniać suwak centralny.
| Model | Moment nominalny Tn(Nm) | Dopuszczalna prędkość [n]obr/min | Średnica otworu wału | Długość otworu wału | D | D1 | B1 | B2 | ja | Moment bezwładności Kg.m2 | Masa kg | |
| d1 d2 | Tak | J1 | ||||||||||
| L | ||||||||||||
| mm | ||||||||||||
| WH1 | 16 | dziesięć tysięcy | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0,0007 | 0,6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31,5 | 8200 | 12,12,16,(17),18 | 50 | 32 | 56 | 18 | 5 | 0,0038 | 1,5 | ||
| WH3 | 63 | 7000 | 16,(17),18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0,0063 | 1,8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0,013 | 2,5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0,045 | 5,8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0,12 | 9,5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0,43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1,98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4,9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7,5 | 120 | ||
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
