Sprzęgło pinowe
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | FCL |
Funkcją sprzęgła podatnego jest przenoszenie momentu obrotowego z jednego wału na drugi i jest szczególnie stosowane w przypadku, gdy może wystąpić ograniczona niewspółosiowość, a także do pochłaniania obciążeń udarowych.

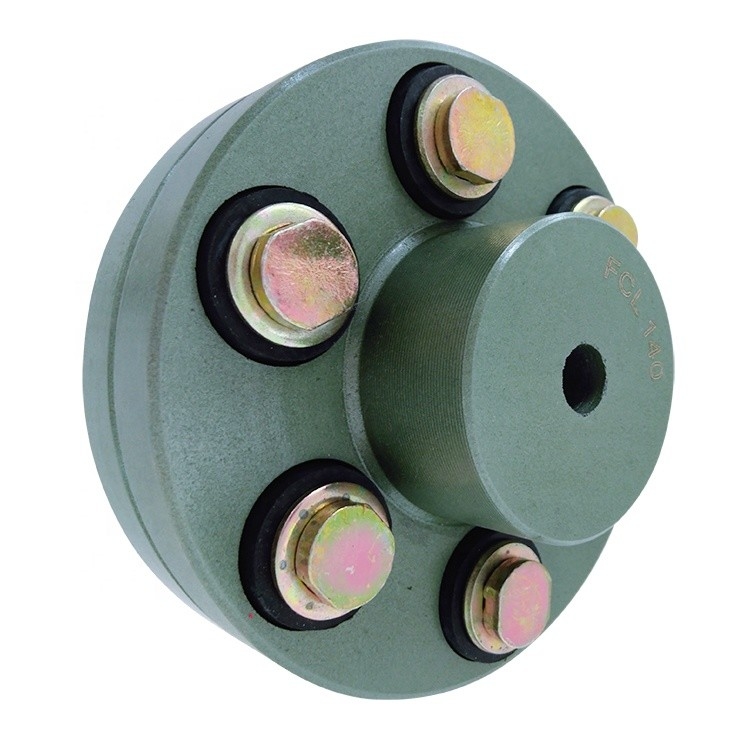

Sprzęgło elastyczne typu tulejowego FCL o napędzie amortyzowanym.Przenosi moment obrotowy przez śruby ze stali o wysokiej wytrzymałości na wał wejściowy maszyny.Wysoko rozwinięte mieszanki gumowe to tuleje absorbujące obciążenia.Drgania skrętne i niewielkie niewspółosiowości.
Prosta i kompaktowa konstrukcja sprzęgło jest w stanie przenosić wysokie momenty obrotowe przy maksymalnych prędkościach.Kołnierze są wykonane z żeliwa, tego typu sprzęgło umożliwia ruch w dowolnym kierunku i nie wymaga smarowania ani regulacji po montażu.Elastyczny biznes pozostaje nienaruszony na wodę, kurz i warunki atmosferyczne.Maszyny, które mają być sprzęgane za pomocą sprzęgieł elastycznych, należy najpierw wyosiować z całą możliwą dokładnością.Nośność sprzęgła będzie wtedy uwzględniać niewspółosiowość, która pojawia się z powodu zmian temperatury lub dużego obciążenia wału.Ustawienie fundamentów maszyny pod kątem zużycia łożysk spowoduje również dodatkowe obciążenie sprzęgła. Każdy lub wszystkie z tych warunków mogą wystąpić po sprzężeniu maszyn.Kołnierze są nawiercane zgodnie z wymaganiami i są zgodne ze specyfikacją brytyjskiej normy, chyba że zaznaczono inaczej.Mogą być również dostarczone z podanym minimalnym otworem, aby umożliwić obróbkę na miejscu.
| Rodzaj | Maksymalny moment obrotowy | maksymalna prędkość | D | D1 | d1 | L | C | nM | Waga |
| Nm | obr/min | kg | |||||||
| FCL90 | 4 | 4000 | 90 | 35,5 | 11 | 28 | 3 | 4-M8×50 | 1,7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35,5 | 3 | 4-M10×56 | 2,3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2,8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10,5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16,2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21,3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31,6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57,7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89,5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
