Sprzęgło pinowe
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | Elastyczne sprzęgło gumowe FCL |

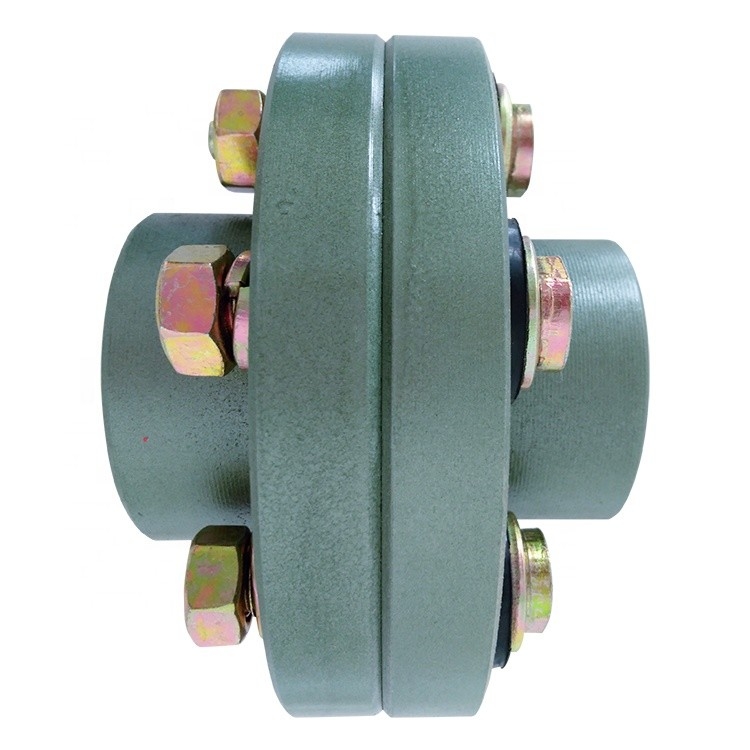

FCL Elastyczne sprzęgło gumowe sprzęgło tulejowe do maszyn przędzalniczych i tkackich
Sprzęgło Pin Bush ma konstrukcję kołnierzową i śrubę z gumy NBR, jest szeroko stosowane w różnych gałęziach przemysłu, takich jak pompy, systemy hydrauliczne i pneumatyczne itp. Sprzęgło FCL słynie z kompaktowej konstrukcji, trwałości oraz łatwej instalacji i konserwacji.Dopóki względne przemieszczenie między wałami jest utrzymywane w określonej tolerancji, sprzęgło sworznia i tulei będzie działać płynnie przez wiele lat, zmniejszając przestoje wymagane do częstej wymiany i, co najważniejsze, obniżając koszty dla użytkownika końcowego.
Cechy elastycznego sprzęgła typu FCL: dobra absorpcja drgań, może sprawić, że ruch wału aktywnego będzie płynnie przenoszony na wał pasywny.W przekładni nie występuje nacisk osiowy.Łatwy demontaż i montaż, o ile śruba łącząca jest usunięta, połączenie między aktywnym i pasywnym można rozdzielić.Jeżeli względne przemieszczenie dwóch wałów może być utrzymane w określonym zakresie po instalacji i regulacji, sprzęgło będzie miało zadowalające działanie i długą żywotność.
Dzięki temu może być szeroko stosowany w różnych układach wałów napędowych średniej i małej mocy napędzanych silnikami elektrycznymi o małych obciążeniach, takich jak reduktory, przekładnie, pompy, maszyny drukarskie i farbiarskie, wciągniki, dźwigi, kompresory, przenośniki, maszyny tekstylne, wciągniki, Młyn kulowy itp.
| KASIN nr | A | d | L | C1 | C2 | B | F1 | F2 | n | a | M | t | Nr części | Maks.Moment obrotowy | Maks. obr./min | Ekscentryczność | Kanciastość | Koniec zabaw |
| FCL 100 | 100 | 11~25 | 35,5 | 42,5 | 42,5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 29N.m | 4000 | 0,1 | 1/6° | ±2,1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 33N.m | 4000 | 0,1 | 1/6° | ±2,1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | 73N.m | 4000 | 0,1 | 1/6° | ±2,1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | 130N.m | 4000 | 0,2 | 1/6° | ±2,1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 200N.m | 4000 | 0,2 | 1/6° | ±2,1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 230N.m | 3500 | 0,2 | 1/6° | ±2,1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | 440N.m | 3200 | 0,2 | 1/6° | ±2,8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | 510Nm | 2850 | 0,2 | 1/6° | ±2,8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | # 5 | 850Nm | 2550 | 0,2 | 1/6° | ±2,8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | 1500N.m | 2300 | 0,3 | 1/6° | ±2,8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | 2200N.m | 2050 | 0,3 | 1/6° | ±2,8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35,5 | 56 | 8 | 35,5 | 72 | 5 | # 8 | 3500N.m | 1800 | 0,3 | 1/6° | ±3,5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35,5 | 56 | 10 | 35,5 | 72 | 5 | # 8 | 5000Nm | 1600 | 0,3 | 1/6° | ±3,5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35,5 | 56 | 12 | 35,5 | 72 | 5 | # 8 | 7100N.m | 1400 | 0,3 | 1/6° | ±3,5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35,5 | 56 | 14 | 35,5 | 72 | 5 | # 8 | 10000N.m | 1150 | 0,3 | 1/6° | ±3,5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35,5 | 56 | 18 | 35,5 | 72 | 5 | # 8 | 16000Nm | 1000 | 0,3 | 1/6° | ±3,5 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
