Sprzęgło pinowe
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | FCL180 |

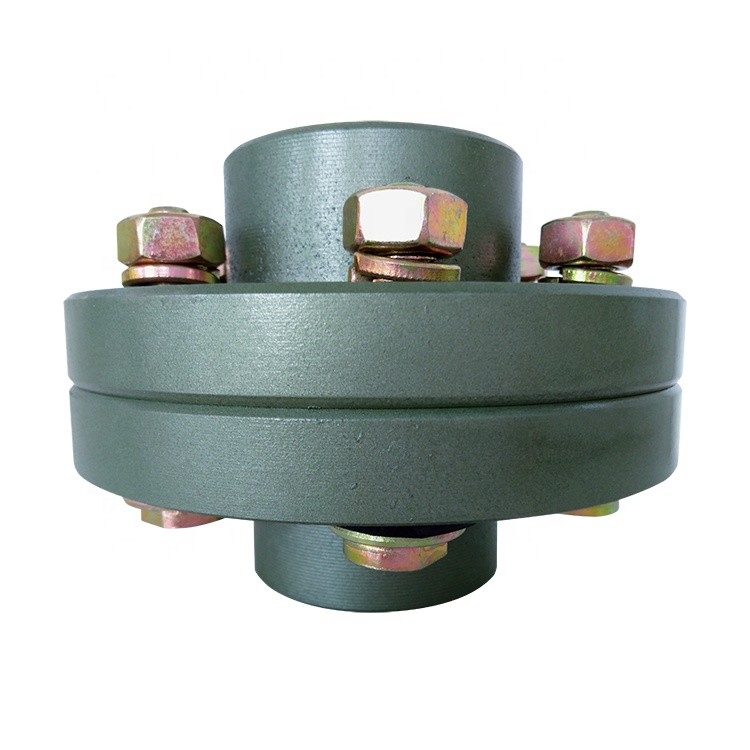

Charakterystyka elastycznego sprzęgła kołkowego i tulejowego FCL
(1) Sprzęgło ma prostą konstrukcję, wygodną instalację, łatwą wymianę, mały rozmiar, niewielką wagę.
(2) Jeżeli regulacja montażowa może utrzymać dwa względne przemieszczenia w określonych granicach, wówczas sprzęgło będzie miało zadowalające działanie i długą żywotność.
(3) Może być szeroko stosowany do wszystkich rodzajów wałów napędowych średniej i małej mocy, takich jak reduktor, dźwig, sprężarka, przenośnik, maszyna tekstylna, wciągnik i młyn kulowy, które nie są ładowane przez silniki.
(4) Dopuszczalne względne przemieszczenie złączy sworzniowych tulei elastycznych:
Przemieszczenie promieniowe: 0,2 ~ 0,6 mm przesunięcie kątowe: 0° 30 '~ 1° 30'
| Nazwa produktu | sprzęgło z tuleją sworzniową, elastyczne sprzęgło, elastyczne sprzęgło wału kołkowego; |
| DN mm | 12~850mm |
| Znamionowy moment obrotowy | 100~2500000 Nm |
| Dopuszczalna prędkość | 4000~460 kN·m |
| Materiał | 45#stal |
| Aplikacja | Szeroko stosowany w metalurgii, górnictwie, inżynierii i innych dziedzinach. |
| Rodzaj | Maksymalny moment obrotowy | maksymalna prędkość | D | D1 | d1 | L | C | nM | Waga |
| Nm | obr/min | kg | |||||||
| FCL90 | 4 | 4000 | 90 | 35,5 | 11 | 28 | 3 | 4-M8×50 | 1,7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35,5 | 3 | 4-M10×56 | 2,3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2,8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5.4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10,5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16,2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21,3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31,6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57,7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89,5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
|
GUMA Dodatkowe przesunięcie dwóch osi. |
|
ŁATWA KONSERWACJA mały rozmiar promieniowy nie wymaga smarowania. |
|
|
ZESTAW ŚRUB łatwy w demontażu i montażu. |
|
WYSOKI MOMENT OBROTOWY prędkość znamionowa: 4-15680N.M |
|
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
