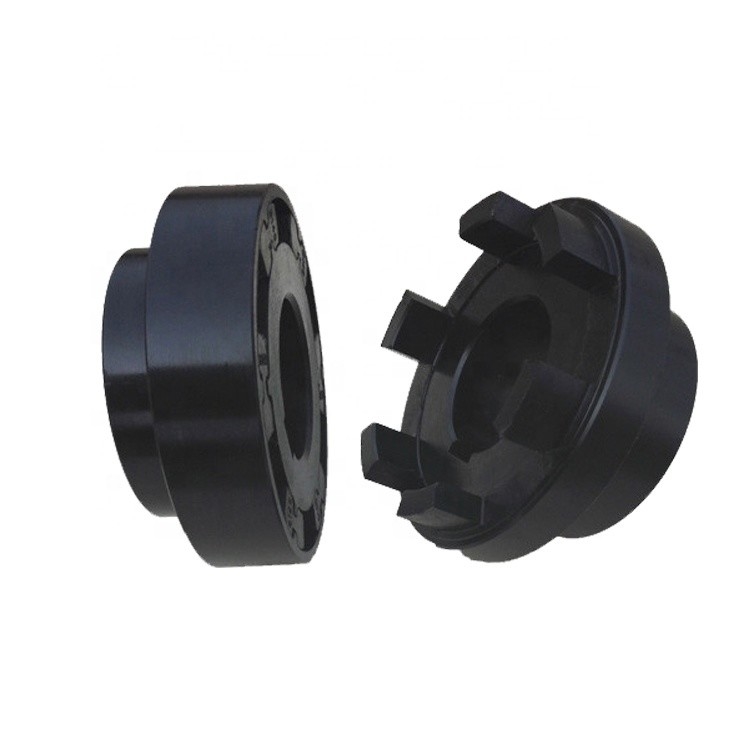

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych

Miejsce pochodzenia	cangzhou (Chiny)
Nazwa handlowa	jude
Orzecznictwo	CE、ISO

Szczegóły Produktu

Gwarancja:

1 ROK

Obowiązujące branże:

Hotele, sklepy odzieżowe, sklepy z materiałami budowlanymi, zakłady produkcyjne, naprawy maszyn, fab

Dostosowane wsparcie:

Oem

Struktura:

Szczęka / Pająk

Elastyczny lub sztywny:

Elastyczny

Standardowy lub niestandardowy:

Standard

Materiał:

Stal

Obróbka powierzchniowa:

Czarny tlenek

Materiał elementu L:

NBR

Temperatura:

-40 ~ 100 ℃

MOQ:

1 zestaw

Uszczelka:

Skrzynia ze sklejki lub jako potrzeba klienta

Funkcja:

Odpinany projekt

Kolor:

Czarny

Słowo kluczowe:

Elastyczne gumowe sprzęgło wału neupex

Rozmiar:

Niestandardowy rozmiar

Nazwa produktu:

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych

Port:

TIANJIN

Opis produktu

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych

Opis produktu

Sprzęgło elastyczne HTLB-HJest to elastyczne sprzęgło blokowe w kształcie litery H.Elastyczne sprzęgło blokowe w kształcie litery H wykorzystuje kilka elastycznych części w kształcie litery H i wstawia wypukłe bloki połówkowych łączników głównych i napędzanych między części elastyczne w kształcie litery H, aby zrealizować połączenie dwóch połówek sprzęgła..Elastyczne sprzęgło blokowe typu H ma prostą konstrukcję, kompaktowe rozmiary, jest wygodne w produkcji, tanie, wygodne w montażu i demontażu oraz ma właściwości kompensowania względnego przesunięcia dwóch wałów, tłumienia i buforowania oraz nadaje się do łączenia dwóch współosiowych wałów transmisyjnych. Temperatura pracy wynosi -30-80 stopni Celsjusza, a przenoszony nominalny moment obrotowy wynosi 18-63000 Nm.

1. Sprzęgła oferują szeroki wybór piast i elementów, aby spełnić różne wymagania.
2. Mogą amortyzować wstrząsy i uwzględniać przypadkowe niewspółosiowość oraz tłumić drgania o małej amplitudzie.
3. Pierwiastki NBR, uretanowe, hytrelowe.
4. Dostępne są niestandardowe wymagania.

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych 0

Model	Moment nominalny Tn/Nm	Dopuszczalna prędkość [n]/obr·min-1		Średnica otworu osi d1, d2	Długość otworu wału		B	D	D1	D2	S	P	Moment bezwładności I/kg·m2	Masa m/kg
					Typ Y	Typ J1
		żelazo	stal		L	L1
HTLB1	160	5000	5000	28	62	44	49	110	80	62	2	33	0,007	6
				30-32-35	82	60
				40, 42, 45*	112	84
HTLB2	250	4500		32, 35, 38	82	60	56	125	92	75		38	0,012	9,2
				40,42,45,48,50	112	84
HTLB3	355	4000	5000	38	82	60	62	140	100	80		43	0,02	11.2
				40,42,45,48,50,55,56	112	84
HTLB4	560	3500	4700	42, 45, 48, 50, 55, 56			69	160	110	95		47	0,039	17,8
				60, 63, 65*	142	107
HTLB5	900	3100	4200	50, 55, 56	112	84	74	180	125	108		50	0,072	25,4
				60,63,65,70,71,75*	142	107
HTLB6	1400	2800	3800	60, 63, 65, 70, 71, 75			81	200	140	122		53	0,117	31,3
				80, 85	172	132
HTLB7	2000	2500	3300	65-70-71	142	107	92	225	150	138		61	0,183	43,4
				80, 85, 90*	172	132
HTLB8	2800	2200	3000	71, 75	142	107	105	250	165	155	3	69	0,35	58,5
				80-85-90	172	132
				100 *	212	167
HTLB9	4000	2000	2700	80-85-90	172	132	110	280	180	172		73	0,55	81
				100, 110*	212	167
HTLB10	5600	1800	2400	90, 95	172	132	120	315	200	200		78	0,9	98,9
				100-110-120	212	167
HTLB11	7100	1600	2100	100-110-120			128	350	230	230		83	1,6	152
				130, 140	252	202
HTLB12	dziesięć tysięcy	1400	1900	110, 120, 125	212	167	137	400	250	250		88	2,7	182,8
				130, 140, 150	252	202
HTLB13	12500	1300	1700	120, 125	212	167	155	440	265	265	5	99	3,9	204
				130, 140, 150	252	202
				160	302	242
HTLB14	16000	1200	1500	130, 140, 150	252	202	160	480	300	300		104	5,9	277,6
				160, 170	302	242
HTLB15	20000	1100	1400	140, 150	252	202	175	520	315	315		115	8,6	348,3
				160, 170, 180	302	242
HTLB16	28000	1000	1300	160, 170, 180			201	560	320	320	6	125	13,9	496,9
				190, 200	352	282
HTLB17	35500	900	1200	170, 180	302	242	215	610	352	352		135	20,2	582
				190, 200, 220	352	282
HTLB18	45000	860	1100	180	302	242	234	660	384	384		145	29,7	706,2
				190, 200, 220	352	280
				240	410	330
HTLB19	63000	800	1000	200, 220	352	280	246	710	416	416		155	43,2	917,2

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych 1

O nas

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych 3

Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.

Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.

Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.

Elastyczne gumowe sprzęgło wału neupex do urządzeń transmisyjnych 4
