Sprzęgło tarczowe: z definicji przenosi moment obrotowy z napędu na wciskaną śrubę stycznie na wspólnym okręgu śrub.Moment obrotowy jest przenoszony między śrubami za pomocą zestawu cienkich, metalowych krążków ze stali nierdzewnej, montowanych w paczce.Niewspółosiowość uzyskuje się poprzez odkształcenie substancji między śrubami.
Sprzęgło tarczowe to bardzo wydajne sprzęgło do zarządzania ruchem (serwo), zaprojektowane jako aspekt przenoszenia momentu obrotowego (poprzez połączenie ze sobą dwóch wałów), nawet jeśli jest ono przystosowane do niewspółosiowości wałów.Został zaprojektowany tak, aby był wszechstronny, nawet jeśli pozostaje odporny na skręcanie poniżej wyższych mas momentu obrotowego.Zazwyczaj sprzęgła tarczowe mogą obsługiwać prędkości do 10 000 obr./min.
Istnieją dwa różne rodzaje sprzęgieł tarczowych:
Sprzęgła typu Single Disc składają się z dwóch piast (końcówki sprzęgła, które zwykle są wykonane z aluminium, ale równie dobrze wykorzystuje się metal nierdzewny) i pojedynczej, płaskiej sprężyny talerzowej ze stali nierdzewnej
Sprzęgło Double Disc Style również składa się z dwóch piast, ale ma dodatkowy środkowy element dystansowy, który obejmuje dwie sprężyny talerzowe.Środkowa przekładka może być wykonana z tej samej zawartości co piasty, ale czasami jest dostępna z izolującego acetalu, który powoduje izolację elektryczną złącza.
Różnica między tymi dwoma konstrukcjami polega na tym, że sprzęgła jednotarczowe nie mogą pomieścić równoległej niewspółosiowości ze względu na skomplikowane zginanie, które byłoby potrzebne w przypadku pojedynczego dysku.Typy z podwójnymi tarczami pozwalają dwóm tarczom zginać się w przeciwnych kierunkach, aby lepiej radzić sobie z przesunięciem równoległym.Tarcze są mocowane do piast (i środkowego elementu dystansowego w wersjach z podwójnymi tarczami) za pomocą ciasno dopasowanych kołków, które nie pozwalają na żadne zadowolenie ani luzy między tarczą a piastami.Tarcze można zginać bez wysiłku, w wyniku czego sprzęgła tarczowe mają jedne z najtańszych obciążeń łożysk dostępnych w sprzęgle z uchwytem ruchomym.
Skrętnie sztywne, a nawet teraz elastyczne, sprzęgła tarczowe są doskonałym rozwiązaniem dla celów o dużej szybkości.Wadą jest to, że są znacznie bardziej kruche niż zwykłe sprzęgło i mogą zostać zniszczone, jeśli zostaną niewłaściwie użyte.Należy zachować szczególną ostrożność, aby upewnić się, że niewspółosiowość znajduje się w rankingu sprzęgła.

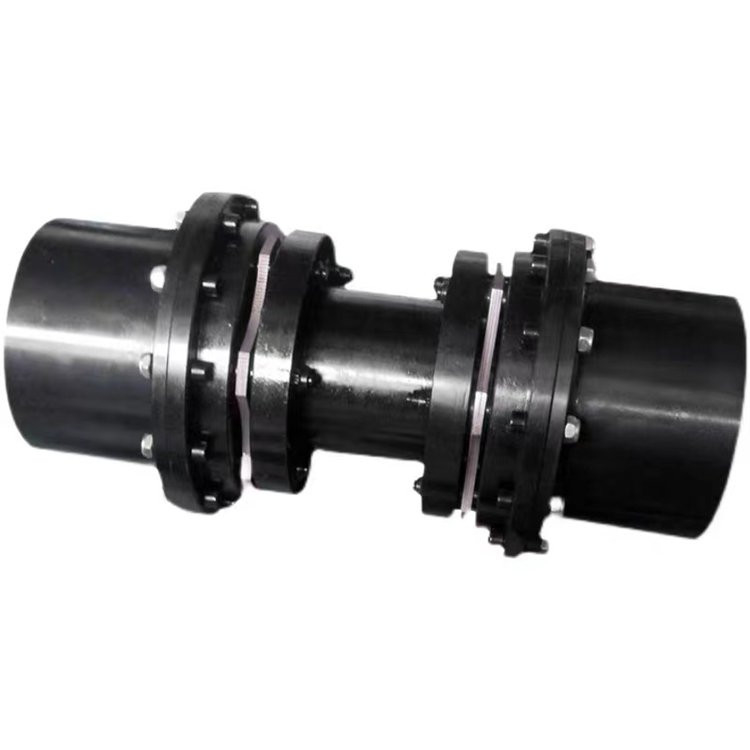

Wprowadzenie wysokiej jakości elastycznego sprzęgła membranowego JMIIJ z podwójną tarczą
JMIIJ Wysokiej jakości dwutarczowe elastyczne sprzęgło membranowe kompensuje niewspółosiowość dwóch osi, silne przemieszczenie promieniowe, małą elastyczność i duże przemieszczenie osiowe, umożliwiając przemieszczenie osiowe, promieniowe i kątowe.Wysokiej jakości elastyczne sprzęgło dwutarczowe JMIIJ różni się od zwykłych sprzęgieł membranowych.Nie tylko łączą wał pośredni, wydłużają odległość transmisji, ale mają również dwie membrany, aby zwiększyć wielkość kompensacji elastyczności, dlatego są również nazywane sprzęgłami z podwójną membraną.
JMIIJ Wysokiej jakości dwutarczowe elastyczne sprzęgło membranowe może dokładnie przenosić prędkość, działanie bez różnicy obrotów i może być używane do precyzyjnej mechanicznej transmisji.Sprawność transmisji wynosi do 99,86% w transmisji, szczególnie w przypadku średniej i dużej prędkości transmisji dużej mocy.Jest prosty w konstrukcji, lekki, ma małą objętość i wygodny w montażu i demontażu.Nie trzeba przenosić maszyny do instalacji, bez smarowania.Dostosowuje się do wysokiej temperatury (-80 + 300) i złego środowiska pracy i może być bezpiecznie obsługiwany w warunkach wstrząsów i wibracji.Ma oczywistą amortyzację, brak hałasu, brak zużycia.
Model |
moment obrotowy Tn Nm |
obr/min [n] obr/min |
Średnica otworu wału d,d1 |
Długość otworu wału L |
D |
D1 |
D2 |
t |
Sztywność skrętna×106 Nm/rad |
|
J1 |
Tak |
|||||||||
JZMJ1 |
63 |
9300 |
20,22,24 |
38 |
52 |
92 |
53 |
60 |
44 |
8±0,2 |
25,28 |
44 |
62 |
||||||||
30,32,35,38 |
60 |
82 |
||||||||
JZMJ2 |
100 |
8400 |
25,28 |
44 |
62 |
102 |
63 |
72 |
49 |
8±0,2 |
30,32,35,38 |
60 |
82 |
||||||||
40,42,45 |
84 |
112 |
||||||||
JZMJ3 |
250 |
6700 |
30,32,35,38 |
60 |
82 |
128 |
77 |
87 |
60 |
11±0,3 |
40,42,45,48,50,55 |
84 |
112 |
||||||||
JZMJ4 |
500 |
4900 |
35,38 |
60 |
82 |
145 |
91 |
102 |
70 |
11±0,3 |
40,42,45,48,50,55,56 |
84 |
112 |
||||||||
60,63,65 |
107 |
142 |
||||||||
JZMJ5 |
800 |
5100 |
40,42,45,48,50,55,56 |
84 |
112 |
168 |
105 |
117 |
83 |
14±0,3 |
60,63,65,70,71,75 |
107 |
142 |
||||||||
JZMJ6 |
1000 |
4750 |
45,48,50,55 |
84 |
112 |
180 |
112 |
124 |
86 |
15±0,4 |
60,63,65,70,71,75 |
107 |
142 |
||||||||
80 |
132 |
172 |
||||||||
JZMJ7 |
1600 |
4300 |
50,55,56 |
84 |
112 |
200 |
120 |
134 |
86 |
15±0,4 |
60,63,65,70,71,75 |
107 |
142 |
||||||||
80,85 |
132 |
172 |
||||||||
JZMJ8 |
2000 |
4200 |
55,56 |
84 |
112 |
205 |
120 |
135 |
91 |
20±0,4 |
60,63,65,70,71,75 |
107 |
142 |
||||||||
80,85 |
132 |
172 |
||||||||
JZMJ9 |
2500 |
4000 |
55,56 |
84 |
112 |
215 |
128 |
145 |
101 |
20±0,4 |
60,63,65,70,71,75 |
107 |
142 |
||||||||
80,85,90 |
132 |
172 |
||||||||
JZMJ10 |
3150 |
3650 |
60,63,65,70,71,75 |
107 |
142 |
235 |
132 |
151 |
109 |
23±0,5 |
80,85,90,95 |
132 |
172 |
||||||||
JZMJ11 |
4000 |
3400 |
60,63,65,70,71,75 |
107 |
142 |
250 |
145 |
164 |
109 |
23±0,5 |
80,85,90,95 |
132 |
172 |
||||||||
100 |
167 |
212 |
||||||||
JZMJ12 |
6300 |
3200 |
60,63,65,70,71,75 |
107 |
142 |
270 |
155 |
184 |
119 |
23±0,5 |
80,85,90,95 |
132 |
172 |
||||||||
100,110 |
167 |
212 |
||||||||
JZMJ13 |
12500 |
2850 |
65,70,71,75 |
107 |
142 |
300 |
162 |
194 |
128 |
27±0,6 |
80,85,90,95 |
132 |
172 |
||||||||
100,110,120 |
167 |
212 |
||||||||
JZMJ14 |
16000 |
2700 |
70,71,75 |
107 |
142 |
320 |
176 |
213 |
138 |
27±0,6 |
80,85,90,95 |
132 |
172 |
||||||||
100,110,120,125 |
167 |
212 |
||||||||
JZMJ15 |
20000 |
2450 |
75 |
107 |
142 |
350 |
186 |
215 |
153 |
32±0,7 |
80,85,90,95 |
132 |
172 |
||||||||
100,110,120,125 |
167 |
212 |
||||||||
130 |
202 |
252 |
||||||||
JZMJ16 |
25000 |
2300 |
80,85,90,95 |
132 |
172 |
370 |
203 |
235 |
158 |
32±0,7 |
100,110,120,125 |
167 |
212 |
||||||||
130,140,150 |
202 |
252 |
||||||||
JZMJ17 |
31500 |
2150 |
80,85,90,95 |
132 |
172 |
400 |
230 |
266 |
178 |
32±0,7 |
100,110,120,125 |
167 |
212 |
||||||||
130,140,150 |
202 |
252 |
||||||||
160 |
242 |
302 |
||||||||
JZMJ18 |
40000 |
1950 |
100,110,120,125 |
167 |
212 |
440 |
245 |
280 |
19038 |
38±0,9 |
130,140,150 |
202 |
252 |
||||||||
160,170,180 |
242 |
305 |
||||||||
JZMJ19 |
45000 |
1850 |
100,110,120,125 |
167 |
212 |
460 |
260 |
300 |
200 |
38±0,9 |
130,140,150 |
202 |
252 |
||||||||
160,170,180 |
242 |
302 |
||||||||
190 |
282 |
352 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
