Elastyczne sprzęgło zębate
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | Sprzęgło zębate WGT |

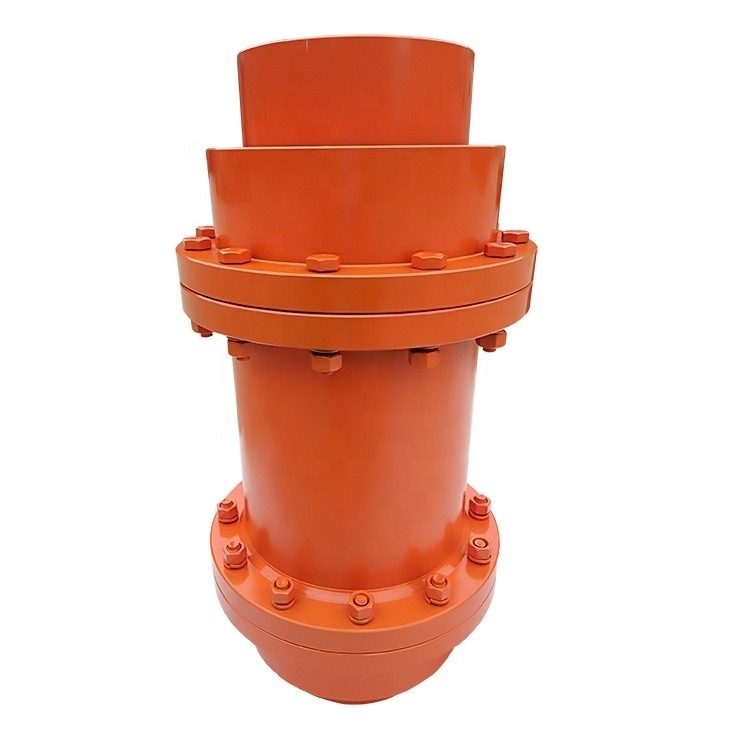

Wprowadzenie sprzęgła wału przekładni bębna WGT z zestawem środkowym
Sprzęgło wału z przekładnią bębnową WGT z zespołem środkowym podzielone na typ I i II typ 2, zespół sprzężenia przekładni bębnowej typu I z dławnicą typu WGT, sprzęgło z przekładnią bębnową typu II bez dławnicy.
Sprzęgło wału zębatego bębna WGT z zestawem środkowym jest ulepszonym typem sprzęgła zębatego, sprzęgło zębate można porównać z prostym, co pozwala na większe przemieszczenie kątowe, może poprawić warunki kontaktu zębów i poprawić zdolność przenoszenia momentu obrotowego, przedłużyć żywotność, z przemieszczenie kątowe wzdłuż stanu styku szerokości koła zębatego, składające się z koła wewnętrznego i takiej samej liczby zębów części sprzęgła półtaśmowego kołnierza itp.
Gdy WGT jest połączony ze sprzęgłem bębna środkowej tulei, podczas pracy wystąpi względne przemieszczenie kątowe dwóch wałów.Względne okresowe ślizganie się zębów wewnętrznych i zewnętrznych spowoduje względne ślizganie się wału, co nieuchronnie spowoduje zużycie zęba i pobór mocy.Dlatego sprzęgło zębate musi działać dobrze i szczelnie.Sprzęgło zębate ma mały rozmiar promieniowy i dużą nośność.Jest zwykle używany do przekładni wałowych w warunkach niskiej prędkości i dużego obciążenia.Wysokiej dokładności i dynamiczne sprzęgło równoważące może być używane do szybkiej transmisji.
| Sprzęgło przekładni bębnowej WGT |
|||||||||||||||
| Rozmiar | Moment obrotowy | Średnica otworu | Długość | D | D1 | D2 | D3 | D4 | B | B1 | H | F | C | C2 | |
| Tn | |||||||||||||||
| Nm | d1,d2 | L | I | II | |||||||||||
| WGT1 | 800 | 12.14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | 20 | 14 | -- | |||||||||||
| 20.22.24 | 52 | 10 | 4 | -- | |||||||||||
| 25.28 | 62 | 3 | 3 | 18 | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 12 | |||||||||||
| 40,42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22.24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | -- |
| 25.28 | 62 | 10 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40,42,45,45,85,55,56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22.24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | -- |
| 25.28 | 62 | 23 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40,42,45,45,85,55,56 | 112 | 3 | 3 | 16 | |||||||||||
| 60,63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30.32.35.38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | -- |
| 40,42,45,45,85,55,56 | 112 | 3 | 3 | 17 | |||||||||||
| 60.63.65.70.71.75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30.32.35.38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | -- |
| 40,42,45,45,85,55,56 | 112 | 3 | 3 | 19 | |||||||||||
| 60.63.65.70.71.75 | 142 | 3 | 3 | 19 | |||||||||||
| 80.85.90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32,35,38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | -- |
| 40,42,45,45,85,55,56 | 112 | 5 | 5 | -- | |||||||||||
| 60.63.65.70.71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32,35,38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | -- |
| 40,42,45,45,85,55,56 | 112 | 15 | 5 | -- | |||||||||||
| 60.63.65.70.71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100,110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55,56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | -- |
| 60.63.65.70.71.75 | 142 | 5 | 5 | 34 | |||||||||||
| 80.85.90.96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65.70.71.75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80.85.90.95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130,140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | -- |
| 80.85.90.95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85,90,95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | 8 | -- |
| 100.110.120.125 | 212 | 8 | 8 | 32 | |||||||||||
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| WGT12 | 90000 | 120,125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | 8 | 8 | 45 |
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200 | 352 | 8 | 8 | 32 | |||||||||||
| WGT13 | 125000 | 145.150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | 8 | 8 | 38 |
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200.220 | 352 | 8 | 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | 8 | 32 |
| 190.200.220 | 352 | 10 | 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | -- | 488 | -- | 400 | 280 | -- | 240 | 50 | 10 | -- | 43 |
| 190.200.220 | 352 | 10 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 10 | -- | 10 | |||||||||||
| 270 | 470 | 10 | -- | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | -- | 560 | -- | 440 | 300 | -- | 240 | 50 | 12 | -- | 63 |
| 190.200.220 | 352 | 12 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300 | 470 | 12 | -- | 12 | |||||||||||
| WGT17 | 400000 | 200.220 | 352 | 690 | -- | 600 | -- | 460 | 325 | -- | 280 | 50 | 12 | -- | 48 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | -- | 650 | -- | 510 | 350 | -- | 280 | 60 | 12 | -- | 73 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340,360 | 550 | 12 | -- | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | -- | 690 | -- | 535 | 372 | -- | 350 | 60 | 12 | -- | 12 |
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340.360.380 | 550 | 12 | -- | 12 | |||||||||||
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
