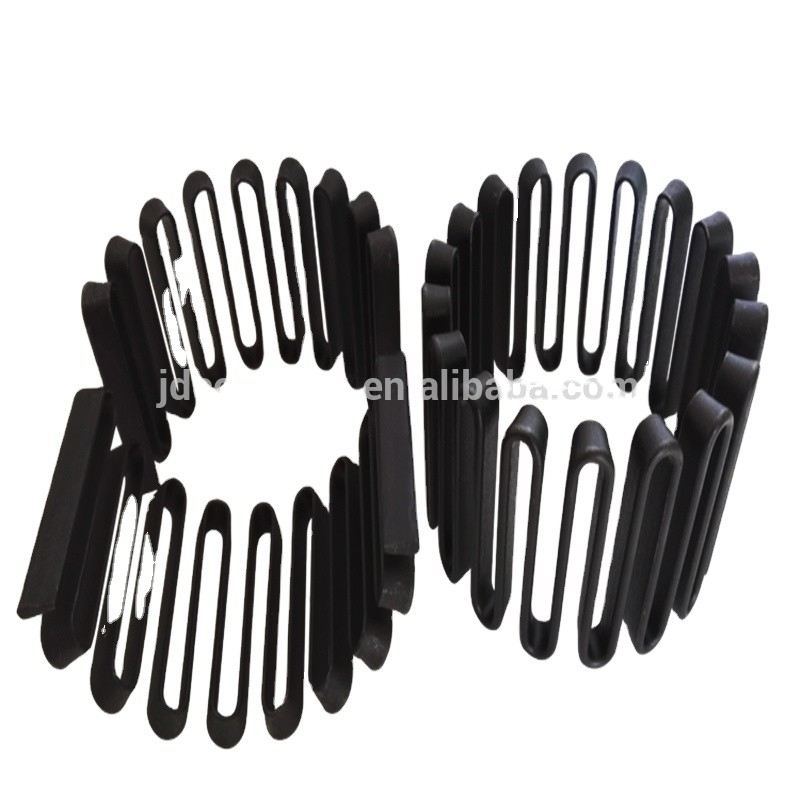

OEM 45 # Stalowe elastyczne elementy sprzęgające Sprężyna łącząca węża z siatką

Wprowadzenie sprężyny węża do sprzężenia z siatką

Sprężyna węża jest również nazywana sprężyną sprzęgającą.Należy do sprężyny specjalnego typu.Wykonany jest ze stalowej taśmy w kształcie węża o stałej elastyczności, a cała powierzchnia jest spryskana powłoką zapobiegającą rdzewieniu.Serpentynowa sprężyna do przenoszenia momentu obrotowego i bufora w mechanicznym układzie napędowym, jest szeroko stosowana w metalurgii, podnoszeniu, transporcie, górnictwie, inżynierii naftowej, przemyśle stoczniowym, węglu, gumie, przemyśle stoczniowym i urządzeniach do podnoszenia maszyn portowych.
Sprężyna węża ma następujące cechy:
1. Pozwól na większe odchylenie instalacji
Ze względu na kontakt między płytką sprężyny a powierzchnią łuku zęba sprzęgło może uzyskać dużą elastyczność.Może być instalowany jednocześnie z odchyleniami promieniowymi, kątowymi i osiowymi.
2. Mając duży zakres zmiennego obciążenia i bezpieczny rozruch
Powierzchnia zęba i styk sprzęgła piórowego 2,5 są zakrzywione, gdy przenoszony moment obrotowy wzrasta, sprężyna wygina się wzdłuż odkształcenia zęba, efekt sprzężenia wynosi 2,5 na sprężynie w pobliżu punktu.Zmiana momentu kontaktu trzciny z powierzchnią zęba, czyli zmienia się wraz z wielkością momentu obrotowego, a jego charakterystyka przenoszenia jest zmienna sztywnością.Dlatego może wytrzymać większą zmianę obciążenia niż ogólne sprzęgło sprężyste.
Amortyzujący wpływ siły przenoszenia na trzcinę, gdy jest ona odkształcana wzdłuż łuku zęba, zwłaszcza gdy maszyna uruchamia się lub jest poddawana silnemu obciążeniu udarowemu, zapewnia pewien stopień ochrony dla bezpieczeństwa pasujących części.
3. Dobre tłumienie drgań i długa żywotność
Sprzęgło do serpentynowej sprężyny osiowej osadzonej w połowie ponad 36%.
Trapezowa sekcja sprężyny serpentynowej z wysokiej jakości stali sprężynowej, poddanej ścisłej obróbce cieplnej i specjalnej obróbce, ma dobre właściwości mechaniczne, dzięki czemu żywotność złącza jest znacznie lepsza niż w przypadku metalowego elastycznego złącza (takiego jak elastyczny sworzeń tulei, sprzęg z nylonowym sworzniem ) Na wzrost.
4. Wysoka wydajność transmisji i niezawodna praca
Sprawność przekładniowa sprzęgła wynosi 99,47%, jego przeciążalność krótkotrwała jest dwukrotnością znamionowego momentu obrotowego, a jego praca jest bezpieczna i niezawodna.
5. Prosta konstrukcja i wygodny montaż i demontaż
Cała maszyna ma mniej części, mniejszą objętość i mniejszą wagę.Konstrukcja folii sprężynowej o przekroju trapezowym jest wygodniejsza i bliższa niż w przypadku trapezowego rowka zęba, dzięki czemu montaż i demontaż oraz konserwacja są prostsze niż ogólne połączenie.
Ponieważ niektóre mają powyższe cechy, sprężyna serpentynowa jest szeroko stosowana w metalurgii, podnoszeniu, transporcie, górnictwie, inżynierii naftowej, przemyśle stoczniowym, węglu, gumie, przemyśle stoczniowym i urządzeniach do podnoszenia maszyn portowych.
6. Niski poziom hałasu i dobre smarowanie
Obudowa ze stopu aluminium jest chroniona sprężynami, aby nie wybiegała na zewnątrz, a skorupa jest wypełniona masłem.Nie tylko dobrze smaruje, ale także eliminuje hałas siatki trzcinowej, gdy jest wchłaniany przez masło.
Proces obróbki cieplnej sprężyny typu węża:
1, pierwsze hartowanie, odpuszczanie: pierwsze odpuszczanie i odpuszczanie sprężyny typu węża ma na celu dostosowanie struktury stalowej płyty.Półfabrykat sprężyny ssert ma wymiary 145,5 mm x 14,5 mm x 3 mm.Każda partia zawiera 3% próbek.Półfabrykat i próbka są ładowane do zawiesia.Ogrzewany jest w piecu solnym, a olej jest zimny.
Części poddane hartowaniu powinny być oczyszczone, odtłuszczone, wypiaskowane i pokryte powłokami ochronnymi na powierzchni części i próbek.Temperatura odpuszczania wynosi 720 C 10 C, zachowanie ciepła 60 min, powietrze jest zimne, a twardość HRC26.
2, wyżarzanie pośrednie: sprężyna serpentynowa jest najpierw wyżarzana w celu wyżarzania pośredniego.Przed wyżarzaniem pośrednim powłokę ochronną należy nałożyć przed malowaniem.Po wyżarzaniu resztki żelaza można usunąć przez lekkie piaskowanie, a następnie nadany zostanie ostateczny kształt.
3, drugie hartowanie i odpuszczanie: celem drugiego hartowania i odpuszczania sprężyny węża jest kształtowanie ostatecznej wydajności części.Po ostatecznym formowaniu drut stalowy jest wiązany i podgrzewany, a następnie chłodzony w całkowicie odtlenionej kąpieli solnej.Czyszczenie wodą z 60 ~ 80 stopniami hartowania w oleju, a następnie 425 - 10 stopni.Odpuszczanie C, odpuszczanie twardości próby ścierania powierzchni próbki większej niż 0,2 mm powinno wynosić HRC49 ~ 51.
4, ostatnie odpuszczanie: po przetestowaniu twardości sprężyny węża kwalifikuje się części, które są przetwarzane przez piaskowanie, a następnie poddawane obróbce wstępnej.Ciśnienie jest mierzone do 55mm + 1mm w rzeczywistej pozycji pomiarowej, utrzymywane jest 30~40h, a następnie przeprowadzane jest końcowe odpuszczanie.

Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.

Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.

Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
