Elastyczne sprzęgło zębate
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | M24 |

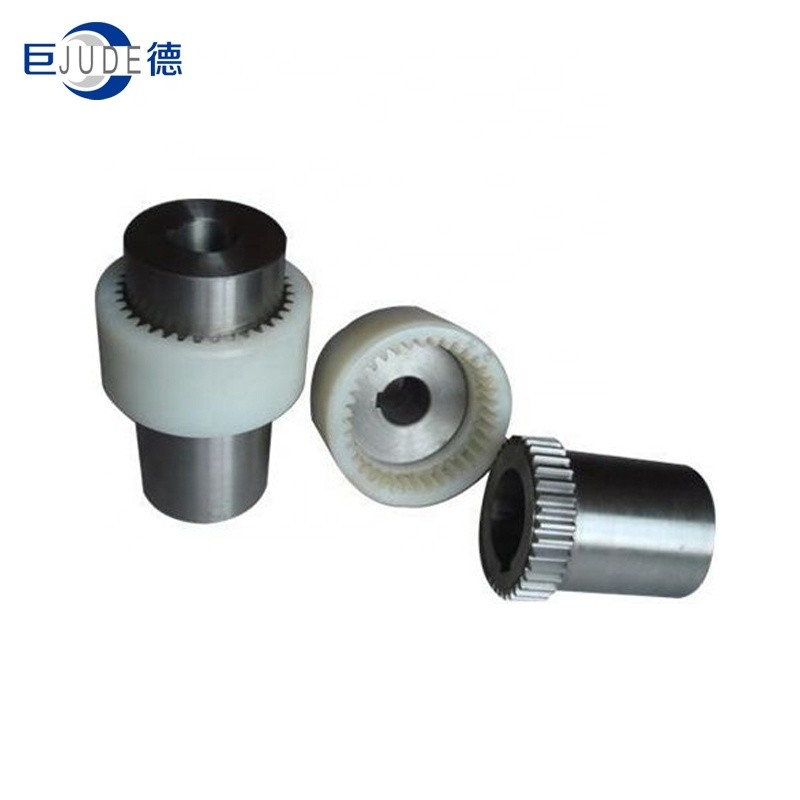

Tuleja nylonowa Sprzęgło zębate z zakrzywionymi zębami:
1. Dwusekcyjne sprzęgło zakrzywione
2. Szeroko stosowane w różnych mechanicglin & pola hydrauliczne
3. Połączenie nylonowo-stalowe, bezobsługowe
4. Kompensacja niewspółosiowości osiowej, promieniowej i kątowej.
5. Wygodny montaż osiowego zatykania
6. Gotowy produkt'Tolerancja otworu jest zgodna z ISO H7, tolerancja szerokości wpustu
zgodny z DIN6885/1 JS9.
7. Wymiary montażowe znajdują się w poniższej tabeli.
8. Może być alternatywą dla sprzęgła KTR Bowex Typ M.
| Rozmiar | Znamionowy moment obrotowy Tn N • m | Maksymalna prędkość obr/min | Główny rozmiar | Otwór DIA d | Długość L | Bezwładność obrotowa kg.m2 | Waga (kg | ||||||
| D | D1 | B | S | ||||||||||
| Piszę | II typ | Piszę | II typ | ||||||||||
| TGL1 | M14 | 10 | dziesięć tysięcy | 40 | — | 25 | 38 | — | 4 | 6-14 | 16-27 | 0,264 | 0,2 |
| TGL2 | M19 | 16 | 9000 | 48 | — | 32 | 38 | — | 4 | 8-19 | 20-30 | 0,64 | 0,278 |
| TGL3 | M24 | 31,5 | 8500 | 56 | 58 | 36 | 42 | 52 | 4 | 10-24 | 22-38 | 1,541 | 0,533 |
| TGL4 | M28 | 45 | 8000 | 66 | 70 | 45 | 46 | 56 | 4 | 12-28 | 27-44 | 3,98 | 0,869 |
| TGL6 | M32 | 63 | 7500 | 75 | 85 | 50 | 48 | 58 | 4 | 14-32 | 27-60 | 8,8 | 1,52 |
| TGL6 | M38 | 80 | 6700 | 82 | 90 | 58 | 48 | 58 | 4 | 16-38 | 30-60 | 14,64 | 2.15 |
| TGL7 | M42 | 100 | 6000 | 92 | 100 | 65 | 50 | 60 | 4 | 20-42 | 38-84 | 27.24 | 3,14 |
| TGL8 | M48 | 140 | 5600 | 100 | 100 | 72 | 50 | 60 | 4 | 22-48 | 38-84 | 38,64 | 4.18 |
| TGL9 | M65 | 355 | 4000 | 140 | 140 | 96 | 72 | 85 | 4 | 25-70 | 44-107 | 165,5 | 8.51 |
| TGL10 | M80 | 710 | 3150 | 175 | 175 | 128 | 95 | 95 | 6 | 30-85 | 60-132 | 534,6 | 17,1 |
| TGL11 | M100 | 1250 | 3000 | 210 | 210 | 165 | 102 | 102 | 8 | 40-110 | 84-167 | 1660 | 34,56 |
| TGL12 | M125 | 2500 | 2120 | 270 | 270 | 192 | 135 | 135 | 10 | 50-125 | 84-167 | 4731 | 66,86 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
