Elastyczne sprzęgło zębate
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | 1020G 10 1020G20 |

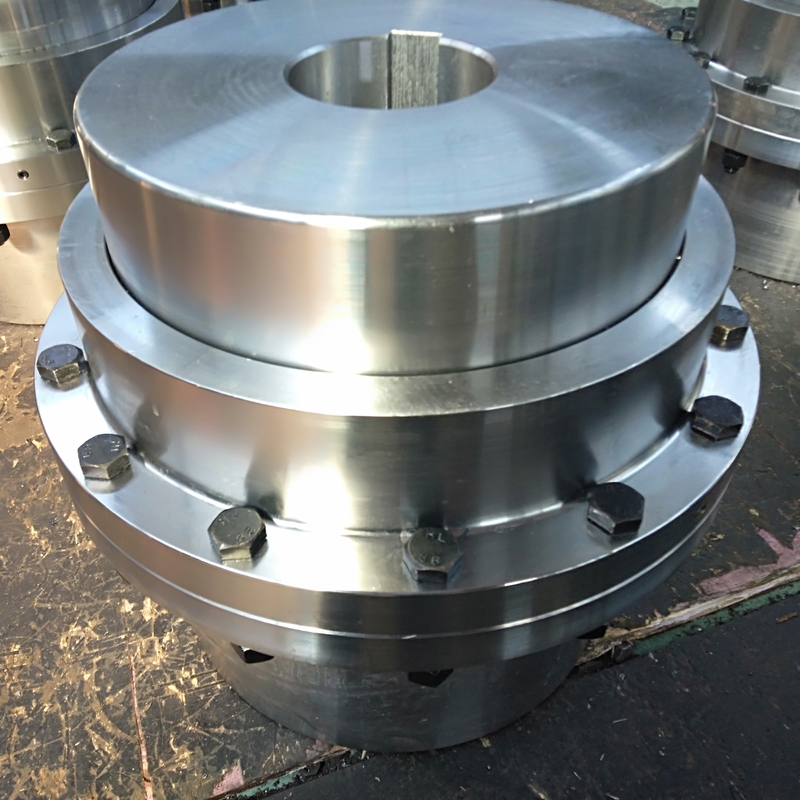

Sprzęgło bębnowe GIICL składa się z półsprzęgła o tej samej liczbie zębów, pierścienia wewnętrznego i kołnierza zewnętrznego. Zęby zewnętrzne to zęby proste i dwa rodzaje zębów bębna.Ząb to zewnętrzna sfera zęba.
(1) GIICL umożliwia większe przemieszczenie kątowe (w stosunku do połączenia z zębami prostymi), co może poprawić warunki styku zębów, poprawić przenoszenie momentu obrotowego przekładni i wydłużyć żywotność.Stan kontaktu przemieszczenia kątowego wzdłuż kierunku szerokości zęba.
(2) zdolność kompensacji odchylenia promieniowego, osiowego i kątowego oraz odchylenia osiowego przy zwartej konstrukcji, małym promieniu skrętu, dużej nośności, wysokiej wydajności transmisji, niskim poziomie hałasu i długim cyklu konserwacji;
(3) ma zastosowanie w warunkach niskiej prędkości i dużego obciążenia, takich jak przemysł metalurgiczny, wydobywczy, dźwigowy i transportowy, a także do wału napędowego, maszyn ogólnych i innych maszyn przemysłu petrochemicznego.
| Rozmiar | Ocena momentu obrotowego (Ib-in) | Zezwalaj na prędkość obrotową | Maks. otwór | Minimalna średnica | CpIgWtBez Otworu (b) | LubeWt (funty) | A | B | C | D | F | H | J | M | LUKA | |
| G10 | G20 | |||||||||||||||
| 1010G | 10 080 | 8000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3.30 | 0,55 | 1,53 | 2.00 | 0,125 |
| 1015G | 20 790 | 6500 | 2.375 | 0,75 | 17 | 20 | 0,16 | 6.00 | 4.00 | 1,94 | 3.40 | 4.14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37 800 | 5600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7.00 | 5,00 | 2,44 | 4.14 | 4,98 | 0,75 | 2,34 | 3.00 | 0,125 |
| 1025G | 66 150 | 5000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8.38 | 6.25 | 3,03 | 5.14 | 6.10 | 0,86 | 2.82 | 3.60 | 0,188 |
| 1030G | 107,100 | 4400 | 4.125 | 1,50 | 85 | 95 | 0,80 | 9.44 | 7,37 | 3,59 | 6.00 | 7.10 | 0,86 | 3.30 | 4.20 | 0,188 |
| 1035G | 163 800 | 3900 | 4,875 | 2.00 | 135 | 150 | 1,20 | 11.00 | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3,84 | 5.10 | 0250 |
| 1040G | 270,900 | 3600 | 5.750 | 2,50 | 195 | 215 | 2.00 | 12.50 | 9,75 | 4,75 | 8.25 | 9,66 | 1.12 | 4.38 | 5,70 | 0250 |
| 1045G | 371.700 | 3200 | 6.750 | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 10,79 | 1.12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500,900 | 2900 | 7.375 | 3,50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1,50 | 5.54 | 7.20 | 0,312 |
| 1055G | 655 200 | 2650 | 8250 | 4.00 | 525 | 550 | 4,90 | 16,75 | 13.56 | 6,62 | 11.00 | 13.16 | 1,50 | 6.22 | 8.00 | 0,312 |
| 1060G | 800100 | 2450 | 9.125 | 4,5 | _ | 675 | 7 | 18 | 15.13 | 7,41 | 12 | 14.41 | 1 | 6,66 | 9 | 0,312 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
