Elastyczne sprzęgło zębate
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | NL6 |

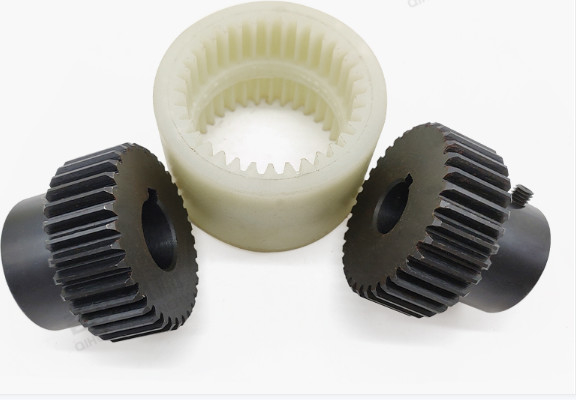

NL Nylonowe sprzęgło z kołkiem tulejowym do elastycznego wału napędowego oraz osiowego przemieszczenia promieniowego i kątowego dużego sprzęgła zębatego należy do elastycznego sprzęgła, z możliwością kompensacji odchyleń promieniowych, osiowych i kątowych oraz ma zalety prostej konstrukcji, wygodnej konserwacja, łatwa instalacja, niski poziom hałasu, moc nadawania lss małej, długiej żywotności itp.
Zewnętrzne zęby sprzęgła zębatego dzielą się na dwa rodzaje: zęby proste i zęby bębnowe.Sprzęgła bębnowe umożliwiają większe przemieszczenie kątowe (w stosunku do sprzęgu z zębami prostymi), co może poprawić warunki styku zębów, zwiększyć zdolność przenoszenia momentu obrotowego i wydłużyć żywotność.Elastyczne sprzęgło z kołem zębatym z nylonową tuleją NL ma mały rozmiar promieniowy i dużą nośność.Jest zwykle używany do przekładni wałowych w warunkach niskiej prędkości i dużego obciążenia.Elastyczne sprzęgło NL z nylonowym kołkiem tulejowym o wysokiej dokładności i wyważeniu dynamicznym może być używane do szybkiej transmisji, takiej jak przekładnia wału turbiny gazowej.
| Rozmiar | Moment obrotowy Tn Nm | Prędkość n (obr/min) | Główny wymiar (mm) | Maksymalne odchylenie | Bezwładność kg *m2 | Waga (kg | ||||||
| DIA | Długość | D | S | L3 | Osiowe (mm) | Promieniowy (mm) | Kąt α° | |||||
| d1 d2 | L1 L2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0,3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0,4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3.1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8.69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14.28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18.34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0,6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0,7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156.8 | 55 | |||
| 212 | ||||||||||||
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
