| Miejsce pochodzenia | Hebei, Chiny |
| Nazwa handlowa | JUDE |
| Orzecznictwo | CE & ISO |
| Numer modelu | Typ GICLZ |

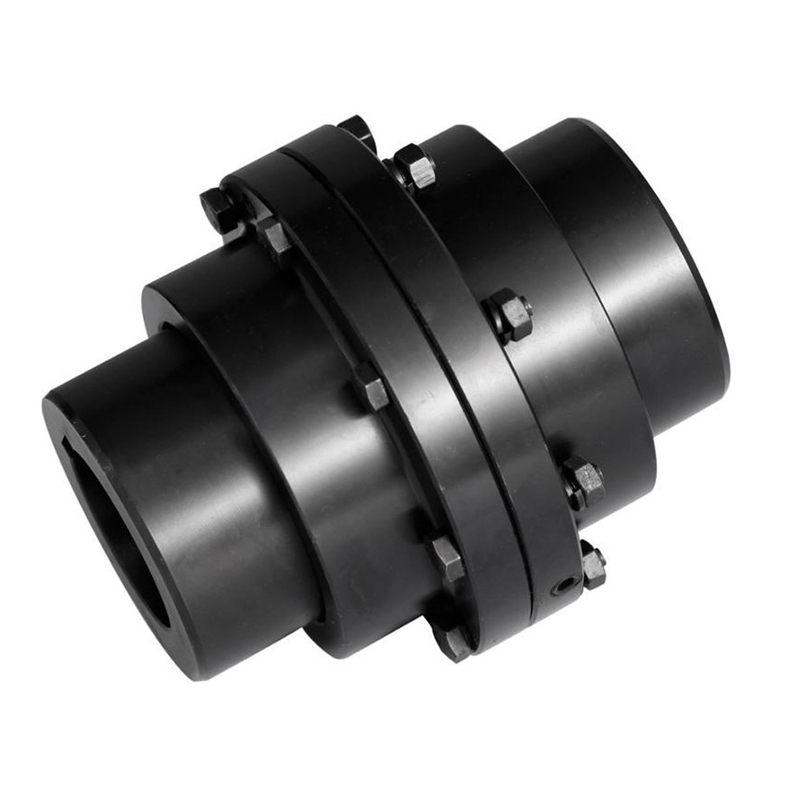

Sprzęgło bębnowe typu GIICL Cechy i zastosowania: Ma niewielką wydajność kompensacji przesunięcia osi i nie może buforować i zmniejszać wibracji.Mały rozmiar, teoretycznie duży moment obrotowy przekładni, wymaga smarowania i uszczelniania, ale wysoki poziom hałasu i wysoka cena, służy do łączenia dwóch poziomych wałów współosiowych.Służy do łączenia poziomych kabli koncentrycznych w warunkach niskiej prędkości i dużego obciążenia, takich jak maszyny metalurgiczne, ciężkie maszyny itp. Nie nadaje się do szybkiej i precyzyjnej transmisji wałów i nie nadaje się do warunków pracy częstego rozruchu i zmiennych obrotów do przodu i do tyłu.
typ GICL - typ podstawowy (typ szeroki);
typ GIICL - typ podstawowy (typ wąski);
typ GICLZ - typ z wałkiem pośrednim (typ szeroki);
typ GIICLZ - typ z wałem pośrednim (typ wąski);
GICL, typ GIICL, stosowany do bezpośredniego połączenia dwóch końców wału;
GICLZ, typ GILZ, stosowany do dalekodystansowego połączenia dwóch wałów;
Typ GCLD - typ przedłużenia wału silnika, używany do połączenia przedłużenia wału silnika;
| Rozmiar | Moment obrotowy Tn KN.m | Prędkość (n) obr/min | Otwór d1,d2 | Długość L | D | D1 | D2 | D3 | B | A | C | Waga (kg |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7,1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Stosowanie GICLZ SPRZĘGŁA PRZEKŁADNI BĘBNÓW
1.SPRZĘGŁA PRZEKŁADNI BĘBNOWE GICLZ mają zastosowanie w przypadku, gdy końce dwóch wałów są daleko od siebie
2.Maszyny drukarskie / Maszyny pakujące / Maszyny do obróbki drewna itp. Sprzęt mechaniczny na dużą skalę
|
Materiał |
45#/40Cr/42CrMo |
|
Kolor |
Dowolny dostępny kolor |
|
Opakowania |
Obudowa ze sklejki |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
Skontaktuj się z nami w dowolnym momencie
