Sprzęgło pinowe
>
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | HL |

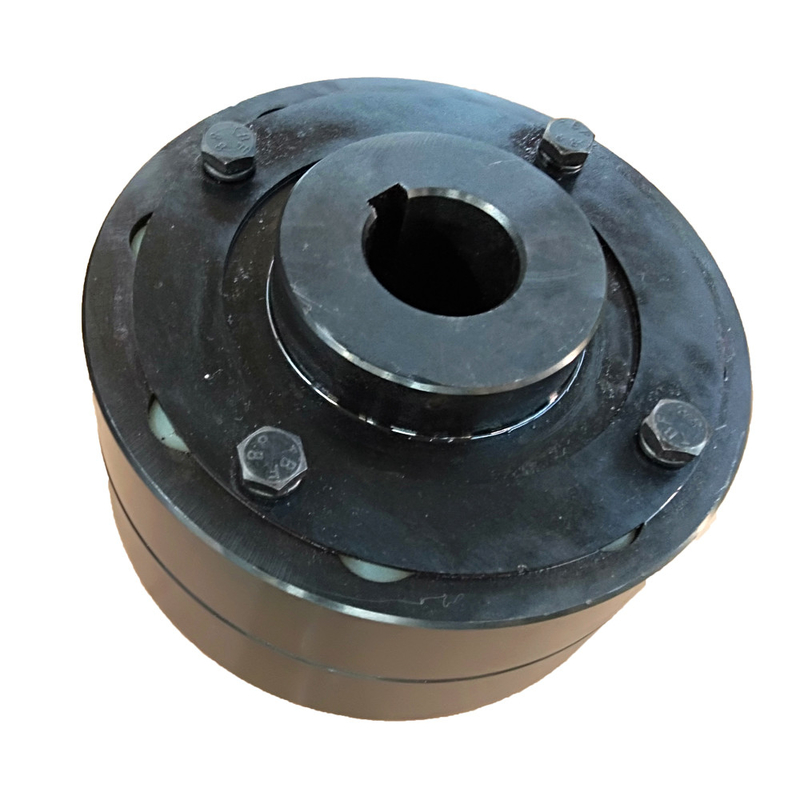

Wprowadzenie elastycznego złącza trzpieniowego HL/LX
HL/LXelastyczne sprzęgło sworzniowema większą konstrukcję, prostą, rozsądną, wygodną konserwację, symetryczne i wymienne dwie strony, długą żywotność i umożliwia większy ruch osiowy.Posiada amortyzację, tłumienie, odporność na zużycie i inne właściwości.Typ otworu wału sprzęgieł elastycznych typu HL jest cylindryczny ( Y ), stożkowy ( Z ) i krótki walcowy ( J ).
HL/LXelastyczne sprzęgło sworzniowejest również wykonany w nylonowych złączach kołkowych.Korpus główny wykonany jest ze staliwa 45 # metodą odlewania precyzyjnego.Otwór wału i rowek są podciągnięte, a elastyczny kołek wykonany jest z nylonu.Istnieje kompensacja śladu dla przesunięć dwóch osi, elastyczne części są cięte podczas pracy, a niezawodność pracy jest słaba.Nadają się do wałów napędowych o niskiej prędkości i średniej prędkości i nie nadają się do warunków pracy o wysokiej niezawodności.
| Model | Tn(Nm) | [n]obr/min | d 1 d 2 dz | D | S | Kg.m 2 | Kg | |||||
| Tak | Z,J 1 ,Z | |||||||||||
| L | L1 | L | ||||||||||
| Stal | Żelazo | Stal | Żelazo | |||||||||
| HL1 | 160 | 7100 | 12 14 | 12 14 | 32 | 27 | 32 | 90 | 2,5 | 0,0064 | 2 | |
| 16 18 | 16 18 | 42 | 30 | 42 | ||||||||
| 19 | 19 | |||||||||||
| 20 22 | 20 22 | 52 | 38 | 52 | ||||||||
| 24 | ||||||||||||
| HL2 | 315 | 5600 | 20 22 | 20 22 | 52 | 38 | 52 | 120 | 2,5 | 0,253 | 5 | |
| 24 | 24 | |||||||||||
| 25 28 | 25 28 | 62 | 44 | 62 | ||||||||
| 30 32 | 30 32 | 82 | 60 | 82 | ||||||||
| 35 | ||||||||||||
| HL3 | 630 | 5000 | 30 32 | 30 32 | 82 | 60 | 82 | 160 | 2,5 | 0,6 | 8 | |
| 35 38 | 35 38 | |||||||||||
| 40 42 | 40 42 | 112 | 84 | 112 | ||||||||
| 45 48 | ||||||||||||
| HL4 | 1250 | 4000 | 2800 | 40 42 | 40 42 | 112 | 84 | 112 | 195 | 3 | 3.4 | 22 |
| 45 48 | 45 48 | |||||||||||
| 50 55 | 50 55 | |||||||||||
| 56 | 56 | |||||||||||
| 60 63 | 142 | 107 | 142 | |||||||||
| HL5 | 2000 | 3550 | 2500 | 50 55 | 50 55 | 112 | 84 | 112 | 220 | 3 | 5.4 | 30 |
| 56 | 56 | |||||||||||
| 60 63 | 60 63 | 142 | 107 | 142 | ||||||||
| 65 67 | 65 67 | |||||||||||
| 71 75 | ||||||||||||
| HL6 | 3150 | 2800 | 2100 | 60 63 | 60 63 | 142 | 107 | 142 | 280 | 4 | 15,6 | 53 |
| 65 70 | 65 70 | |||||||||||
| 71 75 | 71 75 | |||||||||||
| 80 | 80 | |||||||||||
| 85 | 172 | 132 | 172 | |||||||||
| HL7 | 6300 | 2240 | 1700 | 70 71 | 70 71 | 142 | 107 | 142 | 320 | 4 | 41,1 | 98 |
| 75 | 75 | |||||||||||
| 80 85 | 80 85 | 172 | 132 | 172 | ||||||||
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 | 212 | 167 | 212 | ||||||||
| HL8 | dziesięć tysięcy | 2120 | 1600 | 80 85 | 80 85 | 172 | 132 | 172 | 360 | 5 | 56,5 | 119 |
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 110 | 212 | 167 | 212 | ||||||||
| 120 125 | ||||||||||||
| HL9 | 16000 | 1800 | 1250 | 100 110 | 100 110 | 212 | 167 | 212 | 410 | 5 | 133,3 | 197 |
| 120 125 | 120 125 | |||||||||||
| 130 140 | 130 | 252 | 202 | 252 | ||||||||
| HL10 | 25000 | 1560 | 1120 | 110 120 | 110 120 | 212 | 167 | 212 | 480 | 6 | 273,2 | 322 |
| 125 | 125 | |||||||||||
| 130 140 | 130 140 | 252 | 202 | 252 | ||||||||
| 150 | 150 | |||||||||||
| 160 170 | 160 | 302 | 242 | 302 | ||||||||
| 180 | ||||||||||||
| HL11 | 31500 | 1320 | 1000 | 130 140 | 130 140 | 252 | 202 | 252 | 540 | 6 | 555,7 | 520 |
| 150 | 150 | |||||||||||
| 160 170 | 160 170 | 302 | 242 | 302 | ||||||||
| 180 | 180 | |||||||||||
| 190 200 | 190 | 352 | 282 | 352 | ||||||||
| 220 | ||||||||||||
| HL12 | 63000 | 1250 | 950 | 160 170 | 160 170 | 302 | 242 | 302 | 630 | 7 | 902 | 714 |
| 180 | 180 | |||||||||||
| 190 200 | 190 200 | 352 | 282 | 352 | ||||||||
| 220 | 220 | |||||||||||
| 240 250 | 410 | 330 | - | |||||||||
| 260 | ||||||||||||
| HL13 | 100000 | 1120 | 850 | 190 200 | 190 200 | 352 | 282 | 352 | 710 | 8 | 1700 | 1057 |
| 220 | 220 | |||||||||||
| 240 250 | 240 250 | 410 | 330 | - | ||||||||
| 260 | 260 | |||||||||||
| 280 300 | 470 | 380 | - | |||||||||
| HL14 | 160000 | 850 | 630 | 240 250 | 240 250 | 410 | 330 | - | 800 | 8 | 4318 | 1956 |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
P1: Czy jesteś firmą handlową lub producentem?
Odp.: jesteśmy fabryki.
P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?
Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.
P3: Jak długi jest czas dostawy?
Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.
P4: Jak długo trwa gwarancja?
Odp .: Nasza gwarancja wynosi 12 miesięcy.
P5: Czy masz procedury kontrolne dotyczące sprzężenia?
Odp.: 100% samokontrola przed pakowaniem;
P6.Jaka jest twoja płatność?
Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
