Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych
  • Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych
  • Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych
  • Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych
Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych

Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych

Miejsce pochodzenia cangzhou (Chiny)
Nazwa handlowa jude
Orzecznictwo CE、ISO
Numer modelu Sprzęgło zębate CL
Szczegóły Produktu
Struktura:
Sprzęty
Elastyczny lub sztywny:
Elastyczny
Materiał:
Stal
Kolor:
Czarny
Aplikacja:
Sprzęt przemysłowy
Obowiązujące branże:
Zakład produkcyjny, warsztaty naprawy maszyn
Materiał korpusu:
45 # Stal
Funkcja:
Długa żywotność
Uszczelka:
Drewniane pudło
Nazwa:
Elastyczne sprzęgło z kołem zębatym
Zwyczaj:
TAk
Nazwa produktu:
Sprzęgła zębate typu CL
High Light:

Sprzęgło zębate CL

,

stalowe sprzęgło elastyczne do urządzeń przemysłowych

,

elastyczne sprzęgło stalowe 45 #

Opis produktu

Sprzęgła zębate typu CL dla przemysłu metalurgicznego, górniczego, transportowego, przemysłu naftowego,

Sprzęgło zębate CL (JB/ZQ4218-86)

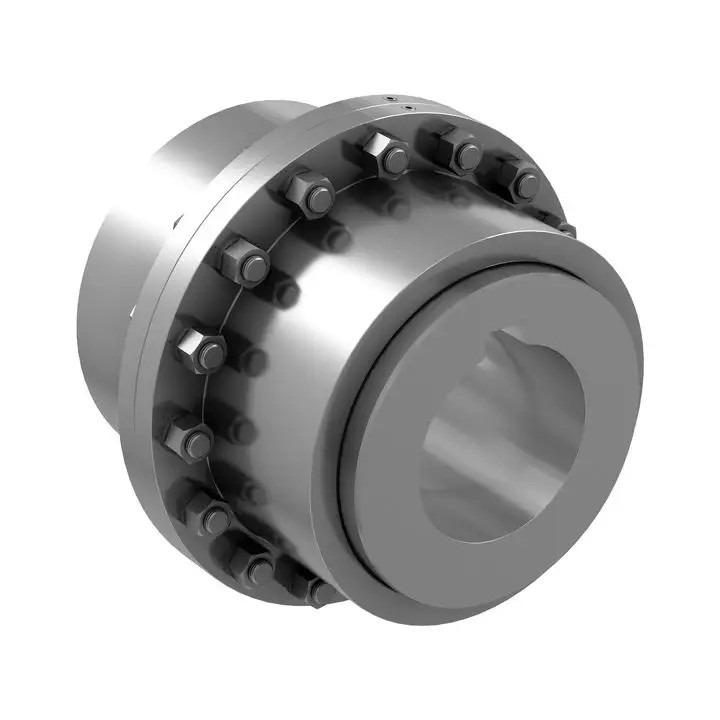

Sprzęgło zębate typu CL nadaje się do łączenia dwóch wałów przekładniowych osi poziomych.Ma zdolność kompensacji odchylenia względnego dwóch osi i należy do ruchomego sztywnego sprzęgła. Składają się z dwóch płaszczy zewnętrznych z zębami wewnętrznymi i dwóch tulei z zębami zewnętrznymi.Tuleje i wały są połączone kluczami.Dwie zewnętrzne skorupy są połączone śrubami.Pomiędzy płaszczem a tuleją umieszczony jest pierścień uszczelniający.



Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 0

* Główny wymiar i parametr sprzęgła zębatego CL (JB / ZQ4218-86)

Model Moment nominalny
KN·m		 Prędkość
obr./min		 Nudziarz
d1,d2,dz		 Długość otworu A B D D1 D2 C C1 C2 mi Bezwładność obrotowa
kg·m		 Masa
kg
Tak J1
Z2
L
mm
CL1 710 3780 18,19 42 30 49 106 170 110 55 16 - - 12 0,03 7,8
20,22,24 52 38 6 18,5 18,5
25,28 62 44 2,5 14 18,5
30,32,35,38 82 60 11 -
40 112 84
CL2 1400 3000 30,32,35,38 82 60 75 134 185 125 70 2,5 13 22 12 0,05 12,5
40,42,45 112 84 28
48,50
CL3 3150 2400 40,42,45 112 84 92 170 220 150 90 2,5 15 28 18 0,13 26,9
48,50,55,56
60 142 107 36
CL5 8000 1680 50,55,56 112 84 145 220 290 200 130 5 30 40 25 0,45 55,8
60,63,65,70 142 107
71,75
80,85,90 172 132
CL6 11200 1500 60,63,65 142 107 160 246 320 230 140 5 25 - 25 0,70 79,9
70,71,75
80,85,90,95 172 132
100,110 212 167
CL7 18000 1270 65,70,71,75 142 107 185 286 350 260 170 5 40 40 30 1.15 109,5
80,85,90,95 172 132 25 45
100,110,120 212 167
CL8 22400 1140 80,85,90,95 172 132 210 325 380 315 190 5 35 45 30 2,38 133,8
100,110,120 212 167
130 140 252 202 30
CL9 28000 1000 90,95 172 132 220 335 430 365 210 5 40 - 30 3,55 171
100,110,120,125 212 167 30
130,140,150 252 202
160 302 242
CL10 50000 850 110,120,125 212 167 245 365 490 420 260 5 30 - 30 7.00 275,8
130,140,150 252 202
160,170,180 302 242
CL11 71000 750 120 125 212 167 280 405 545 470 330 5 40 - 35 13.75 385
130,140,150 252 202
160,170,180 302 242 35
190,200,220 352 282
CL12 100000 660 140,150 252 202 350 485 590 520 340 5 45 - 35 21,5 540
160,170,180 302 242 38
190,200,220 352 282
240 250 410 330
CL13 140000 600 160,170,180 302 242 375 524 680 590 380 7,5 45 - 40 40.00 798,3
190,200,220 352 282
240 250 260 410 330
280 470 380
CL14 200000 540 180 302 242 405 565 730 650 450 7,5 50 - 40 53,75 976,6
190,200,220 352 282
240 250 260 410 330
280 300 320 470 380
CL15 250000 480 200,220 352 282 480 644 780 700 480 7,5 50 - 40 81,25 1182,5
240 250 260 410 300
280 300 320 470 380
340,360 550 450
CL16 355000 425 240 250 260 410 330 535 720 900 785 530 10 - - 50 150 1936
280 300 320 470 380
340,360,380 550 450
400 650 540
CL17 560000 380 260 410 330 625 800 1000 885 630 10 - - 50 285 2700
280 300 320 470 380
340,360,380 550 450
400,420,440,450 650 540
CL18 710000 330 300,320 470 380 71 900 1100 990 710 10 - - 50 400 3669
340,360,380 550 450
400,420,440,450 650 540
460,480,500
CL19 1000000 300 360,380 550 450 730 910 1250 1090 800 15 - - 60 675 5138
400,420,440,450 650 540
460,480,500 800 680
530,560

Notatka:
1. Masa sprzęgła i bezwładność obrotowa są w przybliżeniu obliczane przez minimalną średnicę i maksymalną długość otworu.
2. Średnica otworu dz <140mm.
3. Otwór typu J1 nie wymaga przegrody na końcu wału, jak jest to wymagane.
4. Niniejsza norma dotyczy tylko starych produktów.

Opis produktuNiestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 1Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 2Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 3Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 4



O nas

Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 5

Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.

Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.

Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.

Niestandardowe sprzęgło zębate CL, 45 # stalowe elastyczne sprzęgło do urządzeń przemysłowych 6

FAQ

P1: Czy jesteś firmą handlową lub producentem?

Odp.: jesteśmy fabryki.



P2: Czy dostarczasz próbki?czy to jest darmowe czy dodatkowe?

Odp .: Tak, możemy zaoferować próbkę, ale nie za darmo. W rzeczywistości mamy bardzo dobrą zasadę ceny, kiedy złożysz zamówienie zbiorcze, koszt próbki zostanie zwrócony.



P3: Jak długi jest czas dostawy?

Odp .: Generalnie jest to 10-15 dni, jeśli towary są w magazynie.lub jest to 7-25 dni, jeśli towarów nie ma w magazynie, jest to zależne od ilości.



P4: Jak długo trwa gwarancja?

Odp .: Nasza gwarancja wynosi 12 miesięcy.



P5: Czy masz procedury kontrolne dotyczące sprzężenia?

Odp.: 100% samokontrola przed pakowaniem;



P6.Jaka jest twoja płatność?

Odp .: 1) 100% T/T.2) 30% z góry, inne przed wysyłką.3) L / C P7: Czy mogę odwiedzić fabrykę przed złożeniem zamówienia?Odp .: Jasne, zapraszamy do odwiedzenia naszej fabryki.
