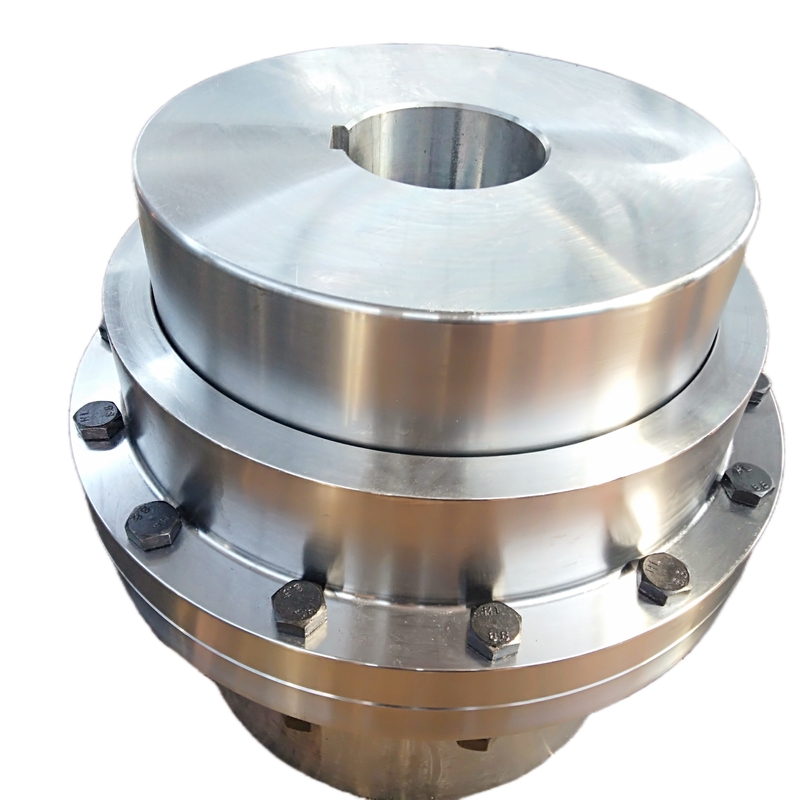

Elastyczne sprzęgło zębate
>
|
|
| Miejsce pochodzenia | cangzhou (Chiny) |
| Nazwa handlowa | jude |
| Orzecznictwo | CE、ISO |
| Numer modelu | GIICL |
Sprzęgła zębate są zaprojektowane do przenoszenia momentu obrotowego między dwoma wałami, które nie są współliniowe.Zazwyczaj składają się z dwóch elastycznych połączeń — po jednym przymocowanym do każdego wału — które są połączone wrzecionem lub trzecim wałem.Sprzęgło zębate łączy silnik napędowy z przekładnią w mechanizmach podnoszenia, ale może również łączyć przekładnię bezpośrednio z mniejszymi bębnami linowymi za pomocą połówki kołnierzowej.
Jeśli chodzi o ich konstrukcję, sprzęgła zębate przenoszą moment obrotowy przez piasty z zębami koronowymi, które są na stałe zazębione z prostymi zębami kół zębatych tulei – konstrukcja, która zapewnia najwyższe przenoszenie momentu obrotowego przy najmniejszym rozmiarze.Pracują również z dużymi prędkościami, są zgodne ze schematem połączeń śrubowych AGMA i kompensują niewspółosiowość kątową, promieniową i osiową wału.
| Rozmiar | Moment obrotowy Tn Nm | Prędkość [n] obr/min | Nudziarz | Długość | D | H | A | C | Bezwładność obrotowa kg.m2 | Smar ml | Waga (kg |
| Y,J1 | |||||||||||
| dl,d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2,0 | 36 | 8 | 0,0035- 0,00375 | 51 | 3.1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2,0 | 42 | 8 | 0,00550- 0,00675 | 70 | 3,5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2,0 | 44 | 8 | 0,010- 0,0113 | 68 | 7,0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2,0 | 49 | 8 | 0,02-0,0245 | 87 | 12.2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2,5 | 55 | 10 | 0,0378- 0,0433 | 125 | 18,0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2,5 | 56 | 10 | 0,0663-0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3,5 | 60 | 10 | 0,103-0,151 | 175 | 39,2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3,0 | 67 | 12 | 0,167-0,241 | 268 | 49,7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3,0 | 69 | 12 | 0,316-0,470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3,5 | 78 | 14 | 0,511-0,745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3,5 | 81 | 14 | 1,096-1,588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4.0 | 89 | 16 | 1,623-3,055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3,925-4,918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5,5 | 172 | 22 | 8,025-9,725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5,5 | 182 | 22 | 14.300-17.45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7,0 | 209 | 28 | 23,925-29,1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7,0 | 198 | 28 | 43,095- 53,725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8,0 | 222 | 28 | 78,525- 99,500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8,0 | 232 | 32 | 136,750- 175,5 | 8900 | 3026 |
Typ G20 Standardowy kołnierz z podwójnym zazębieniem
Dla rozmiarów od 1010G do 1055G,
| Rozmiar ① | Ocena momentu obrotowego (Ib-in)④ | Zezwalaj na prędkość obrotową⑤ | Maks. otwór | Minimalny otwór ⑦ | CpIgWtBez Otworu (funty) | Masa smaru (funty) | A | B | C | D | F | H | J | M | LUKA | |
| G10 | G20 | |||||||||||||||
| 1010G | 10 080 | 8000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3.30 | 0,55 | 1,53 | 2.00 | 0,125 |
| 1015G | 20 790 | 6500 | 2.375 | 0,75 | 17 | 20 | 0,16 | 6.00 | 4.00 | 1,94 | 3.40 | 4.14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37 800 | 5600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7.00 | 5,00 | 2,44 | 4.14 | 4,98 | 0,75 | 2,34 | 3.00 | 0,125 |
| 1025G | 66 150 | 5000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8.38 | 6.25 | 3,03 | 5.14 | 6.10 | 0,86 | 2.82 | 3.60 | 0,188 |
| 1030G | 107,100 | 4400 | 4.125 | 1,50 | 85 | 95 | 0,80 | 9.44 | 7,37 | 3,59 | 6.00 | 7.10 | 0,86 | 3.30 | 4.20 | 0,188 |
| 1035G | 163 800 | 3900 | 4,875 | 2.00 | 135 | 150 | 1,20 | 11.00 | 8.63 | 4.19 | 7.00 | 8.32 | 1.12 | 3,84 | 5.10 | 0,250 |
| 1040G | 270 900 | 3600 | 5.750 | 2,50 | 195 | 215 | 2.00 | 12.50 | 9,75 | 4,75 | 8.25 | 9,66 | 1.12 | 4.38 | 5,70 | 0,250 |
| 1045G | 371.700 | 3200 | 6750 | 3.00 | 280 | 300 | 2.30 | 13.62 | 10.93 | 5.31 | 9.25 | 1,079 | 1.12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500,900 | 2900 | 7.375 | 3,50 | 390 | 420 | 3.90 | 15.31 | 12.37 | 6.03 | 10.00 | 12.04 | 1,50 | 5.54 | 7.20 | 0,312 |
| 1055G | 655 200 | 2650 | 8.250 | 4.00 | 525 | 550 | 4,90 | 16,75 | 13.56 | 6,62 | 11.00 | 13.16 | 1,50 | 6.22 | 8.00 | 0,312 |
| 1060G | 800.100 | 2.450 | 9.125 | 4,50 | 675 | 7.00 | 18.00 | 15.13 | 7,41 | 12.00 | 14.41 | TOALETA | 6,66 | 9.00 | 0,312 | |
Hrabstwo Nanpi Jude produkcja sprzętu transmisyjnego co., LTD.jest przedsiębiorstwem specjalizującym się w sprzęganiu badań i produkcji.Również możemy rozwijać nowe produkty i masową produkcję.Dzięki bogatemu doświadczeniu, profesjonalnemu zespołowi badawczo-rozwojowemu i różnym sprzętom w sprzężeniu, ma doskonałe warunki do spełnienia różnych wymagań.
Głównymi produktami firmy są: wszelkiego rodzaju sprzęgła dla przemysłu maszynowego na całym świecie, takie jak sprzęgło promieniowe elastyczne, sprzęgło oponowe, sprzęgło uniwersalne, sprzęgło bębnowe, sprzęgło elastyczne w formie kwiatu śliwy, sprzęgło sztywne, sprzęgło oldhama, sprzęgło rolkowo-łańcuchowe, sprzęgło membranowe , elastyczne złącza kołkowe kolumny sprzęgającej, elastyczny kołek rozprężny, elastyczne sprzęgło kołkowe, sprzęgło wału pompy itp.
Koncepcje naszej firmy opierają się na jakości i rozwijają się na honorze.Sprzęgło ma zaletę wysokiej jakości, niskiej ceny, kompletnych modeli produktów. Nasza firma będzie najlepszym wyborem i czekamy na współpracę z Tobą.
